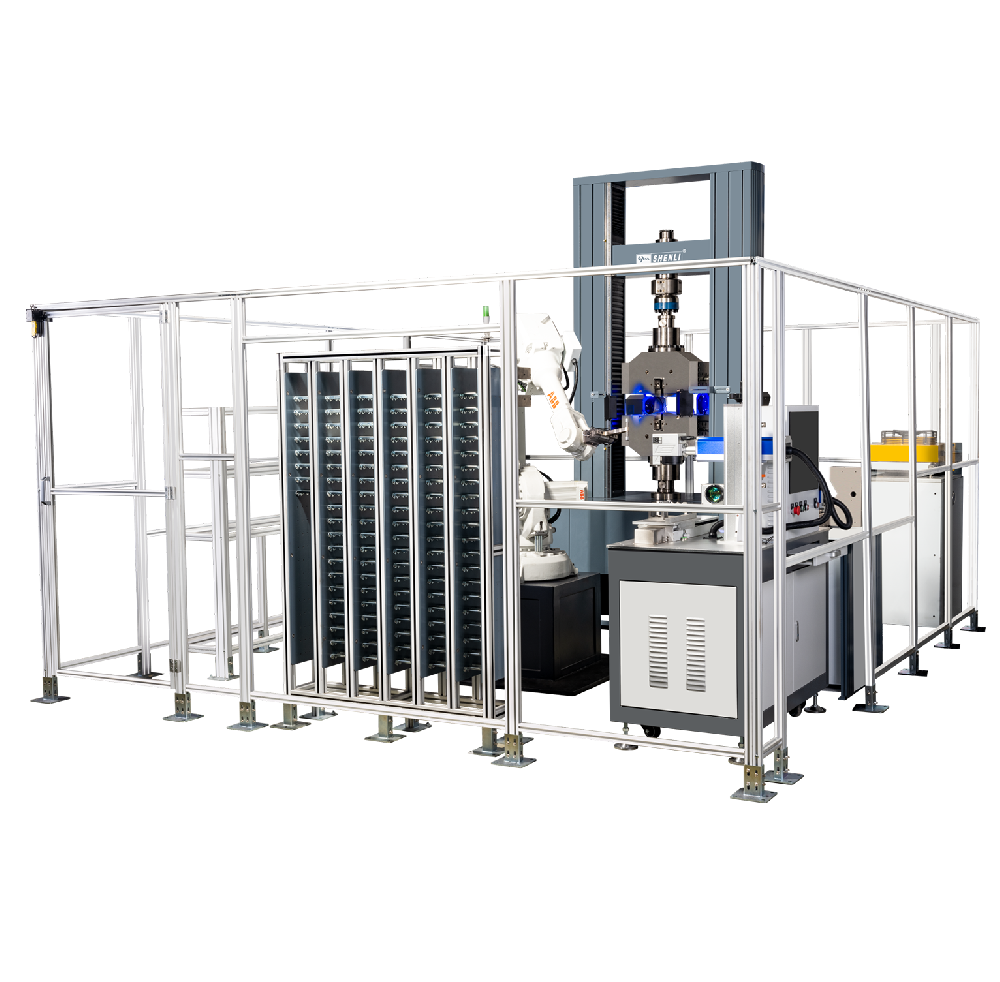

WDW-Z系列机器人控制薄板全自动试验机系统 名称：100kN机器人控制薄板全自动试验机    板材拉伸试验             截面测量系统             全自动视频引伸计性能特点    本设备为薄板专用机器人控制全自动拉伸试验机系统，专门用于薄板大批量的力学性能拉伸测试，能自动测定n值、r值、延伸率、弹性模量、抗拉强度、屈服强度、等试验数据。本设备由微机控制电子拉伸试验机主机，液压平推夹具、信息识别扫码系统、横截面测量系统、全自动引伸计、机器人试样卸样系统、试样回收系统系统、安全联动防护系统、电脑及软件等组成，能实现完全自动化、无人化的全自动试验过程，自动处理数据并上传到上位机。技术参数项目型号WDW-100Z主机最大测试负荷100kN精度等级0.5级驱动方式伺服电机驱动类型全自动常温拉伸测量范围0.4%～100%满量程横梁移动速度控制0.001～500mm/min横梁有效距离1250mm拉伸钳口间最大距离640mm液压夹具夹持方式液压平推最大测试负荷100kN最大夹持力150kN板材试样夹持范围0～14mm夹具开口宽度0～40mm试样尺寸试样总长250～300mm试样平行宽度12.5mm、20mm、25mm试样平行长度60～120mm试样原始标据50～100mm试样数量60根截面测量系统板材测量范围0.1～14mm测量点三点（显示在试验界面可导出原始记录）自动测量点与点距离任意设定测量方式双截面四点对测全自动视频引伸计精度0.5级分辨率优于0.4μm感光芯片像素≥100万默认功能单点位移，弯曲绕度两点位移，常规两点固定式引伸计多标距点，自动判断断点来协调引伸计位置，代替物理打标距点和断后样拼接光源双侧短波光源通导USB3.0全自动接触式引伸计标据设定范围10～205mm标据误差<0.5%或0.1mm，取大值应变测量范围105mm试样夹持范围60mm机器人机器人种类六自由度机器人负载40/60kg最大工作半径2050/2550mm重复定位精度0.06mm 更多信息 >

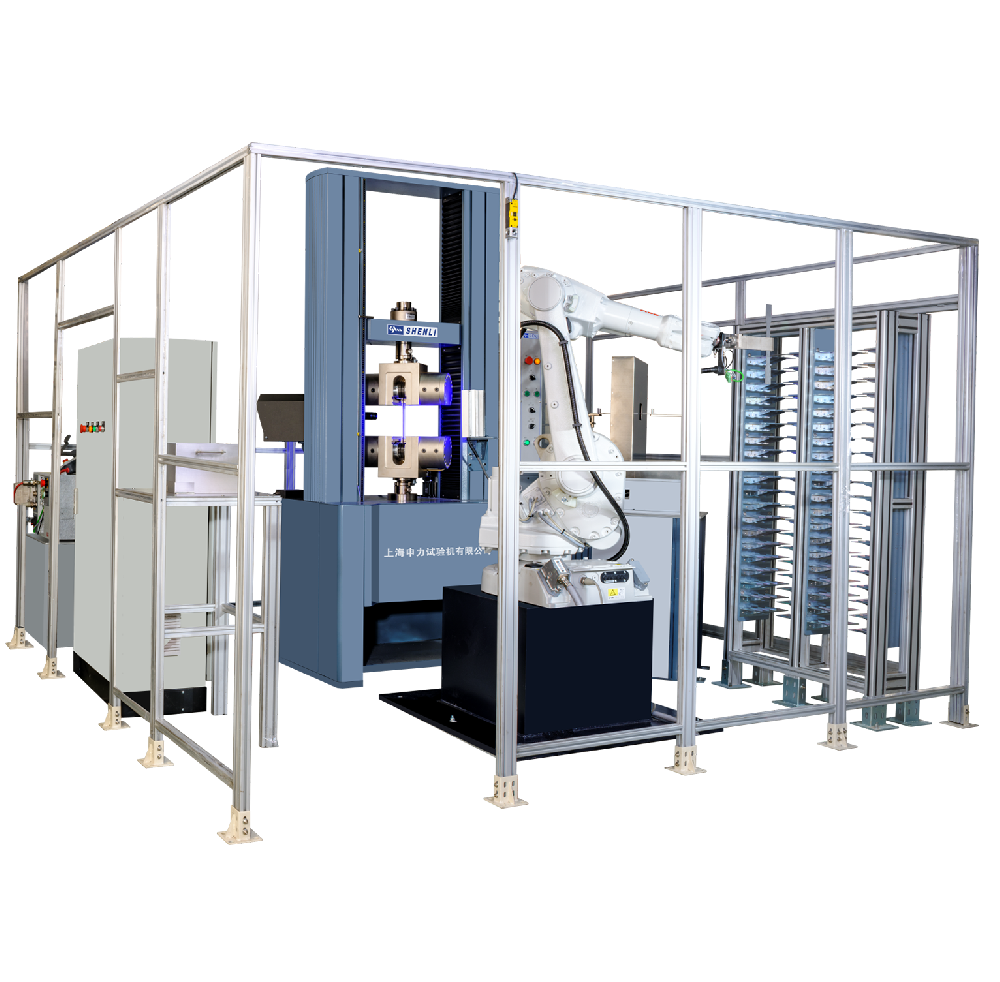

WDW-Z系列机器人控制全自动拉伸试验机系统 名称：200kN机器人控制全自动短试样拉伸试验系统性能特点：本设备为机器人控制全自动拉伸试验机系统，用于线材、棒材、板材等试样大批量的力学性能拉伸测试，能实现自动扫码(可自动获取系统派发信息)、自动测量直径、自动拉伸、试样结束后自动回收试样数据自动上传等完全无人化的试验全过程本设备由信息识别扫码系统(选配)、自动线材测径系统、横截面测量装置(选配)、拉伸试验机主液压平推夹具、全自动引伸计、试样回收系统、安全联动防护系统、电脑及软件等组成。技术参数：项目型号WDW-100ZCWDW-300ZCWDW-600ZC主机最大测试负荷100kN300kN600kN精度等级0.5级驱动方式伺服电机驱动类型全自动常温拉伸测量范围0.4%～100%满量程负荷测量示值精度优于示值的±0.5%横梁移动速度控制0.001～500mm/min0.001～250mm/min0.001～250mm/min拉伸钳口间最大距离640mm600mm790mm液压夹具夹持方式液压平推液压平推液压平推最大测试负荷100kN300kN600kN最大夹持力150kN450kN900kN螺纹钢试样夹持范围0～14mm2～32mm2～40mm夹具开口宽度0～40mm0～40mm0～40mm试样尺寸试样总长400～750mm试样平行宽度12.5mm、20mm、25mm试样平行长度60～120mm试样原始标据50～100mm试样数量60根截面测量系统板材测量范围0.1～4mm/4～50mm厚度0～28mm圆棒材测量范围Φ5～Φ30测量点三点（显示在试验界面可导出原始记录）自动测量点与点距离任意设定测量范式双截面四点对测全自动视频引伸计精度0.5级分辨率优于0.4μm感光芯片像素≥100万默认功能单点位移，弯曲绕度两点位移，常规两点固定式引伸计多标距点，自动判断断点来协调引伸计位置，代替物理打标距点和断后样拼接光源双侧短波光源通导USB3.0全自动接触式引伸计标据设定范围10～205mm标据误差<0.5%或0.1mm，取大值变形量105mm应变测量范围105mm试样夹持范围60mm机器人机器人种类六自由度机器人负载20/40kg最大工作半径1650/2550mm重复定位精度0.06mm效率20根/时 更多信息 >

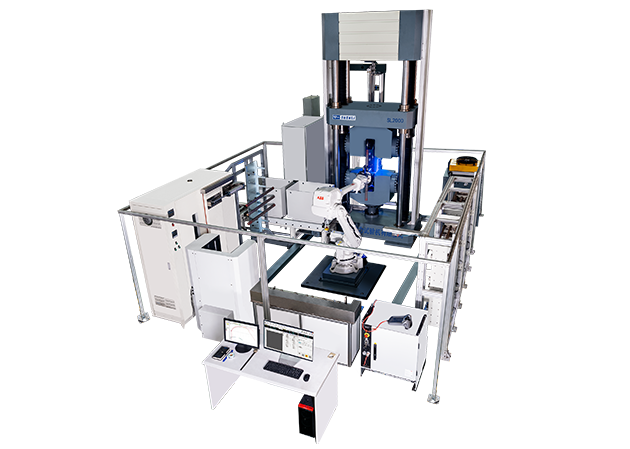

WDW-Z系列机器人控制全自动拉伸试验机系统 名称：1000kN/2000kN机器人控制一拖二全自动拉伸试验机系统 信息识别扫码系统     横截面测量系统      板材拉伸试验         螺纹钢拉伸试验性能特点随着中国制造的产能增加，对各种材料的检测需求越来越大，机器人控制全自动试验机系统，解决了大批量试验的实际需求，只需将试样放入试样架，其余均由全自动试验系统完成，降低人工成本，提高了测试效率。本设备为全自动试验设备，由微机控制电子拉伸试验机主机，液压平推夹具、液压泵站、自动钳口除尘(清理氧化皮)、全自动引伸计、横截面测量装置、称重测长系统、试样料架、电脑及软件组成。可实现自动取样、自动横截面测量、自动装样、自动试验、自动卸样、试验数据处理、试验结果显示、保存和上传等功能，是钢铁企业、各行业质检中心、科研院所、大专院校、商检仲裁、技术监督等部门对批量的金属非金属试样进行拉伸试验的理想试验设备。技术参数项目型号WDW-600ZWDW-1000ZWDW-2000Z主机最大试验力600kN1000kN2000kN精度等级0.5级测量范围0.4～100%FS驱动方式电子式交流伺服位移示值相对误差±0.5%位移分辨力≤0.001mm横梁速度调节范围0.001～250mm/min0.001～200mm/min0.001～200mm/min拉伸夹头间最大距离730mm1100mm1250mm有效试验宽度685mm940mm1100mm液压夹具夹持方式液压平推液压平推液压平推最大测试负荷600kN1000kN2000kN最大夹持力900kN1500kN3000kN试样夹持范围2～40mm2～50mm2～60mm试样总长400～750mm试样尺寸试样平行宽度12.5mm、20mm、25mm试样平行长度60～120mm试样原始标距50～100mm试样数量60根截面测量系统板材测量范围0.1～4mm/4～50mm厚度0～28mm圆棒材测量范围Φ5～Φ30测量点三点（显示在试验界面可导出原始记录）自动测量点与点距离任意设定称重测长系统测量方式双截面四点对测测量范围Φ3～Φ30称重范围0.1～50kg试样长度400mm～800mm（可按要求扩展）测量数量1根/5根（5根钢筋拉伸试样重量及长度分别显示）全自动视频引伸计精度0.5级分辨率优于0.4μm感光芯片像素≥100万默认功能单点位移，弯曲绕度两点位移，常规两点固定式引伸计多标距点，自动判断断点来协调引伸计位置，代替物理打标距点和断后样拼接光源双侧短波光源通导USB3.0全自动接触式引伸计标距设定范围10～205mm标距误差<0.5%或0.1mm,取大值应变测量范围105mm试样夹持范围60mm机器人机器人种类六自由度机器人负载60kg最大工作半径2050mm重复定位精度0.06mm 更多信息 >

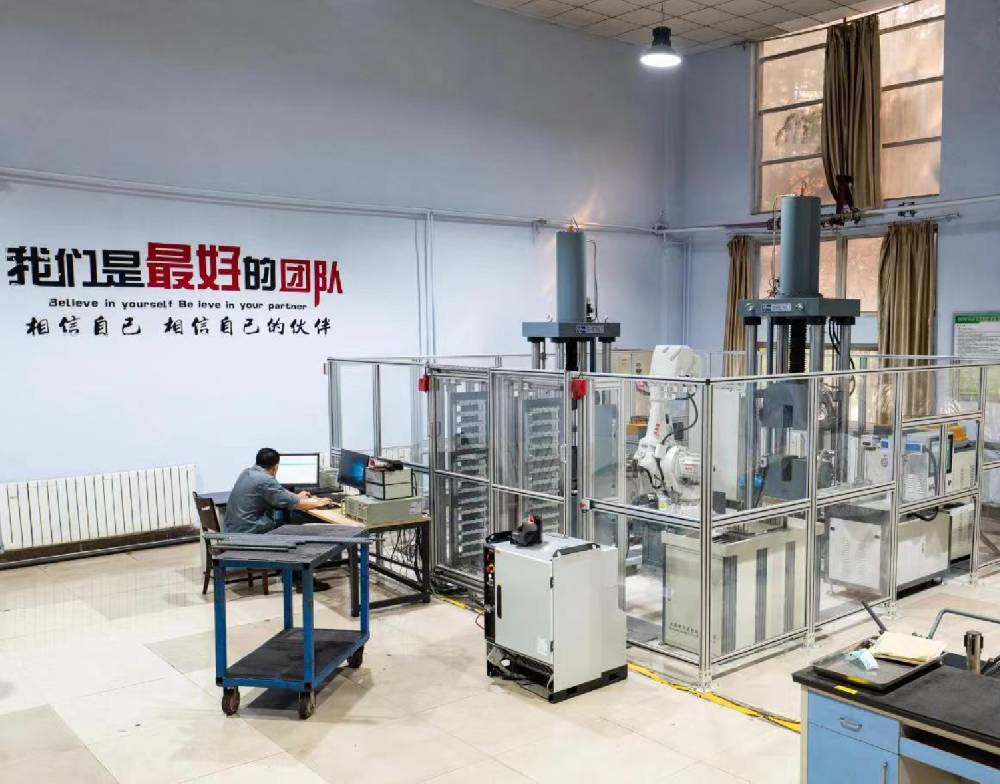

WAW-Z系列机器人控制全自动液压单拉试验机 名称：600kN/1000kN机器人控制全自动液压单拉试验机系统性能特点：本设备为机器人控制全自动液压单拉试验机系统，用于棒材、板材等试样大批量的力学性能拉伸测试，能实现自动扫码(可自动获取系统派发信息)、自动测量首径、自动拉伸、试样结束后自动回收试样、数据自动上传等完全无人化的试验全过程。本设备由信息识别扫码系统(选配)、自动称重测长系统、横截面测量装置、二台液压单拉自动伸试验机主机、液压平推夹具、全自动引伸计、机器人控制系统、试样回收系统系统、安全联动防护系统、电脑及软件等组成。技术参数：项目型号WDW-600ZWDW-1000ZWDW-2000Z主机最大试验力600kN1000kN2000kN精度等级0.5级测量范围1%～100%FS主机结构形式四立柱主机框架结构位移分辨率≤0.001mm最大试验速度350mm/min350mm/min280mm/min拉伸夹头间最大距离750mm750mm750mm有效试验宽度560mm845mm850mm液压夹具夹持方式液压平推液压平推液压平推最大测试负荷600kN1000kN2000kN最大夹持力900kN1500kN3000kN试样夹持范围2～40mm2～60mm2～60mm试样尺寸试样总长400～750mm试样平行宽度12.5mm、20mm、25mm试样平行长度60～120mm试样原始标距50～100mm试样数量60根截面测量系统板材测量范围0.1～4mm/4～50mm厚度0～28mm圆棒材测量范围Φ5～Φ30测量点三点（显示在试验界面可导出原始记录）自动测量点与点距离任意设定称重测长系统测量方式双截面四点对测测量范围Φ3～Φ50称重范围0.1～50kg试样长度400mm～800mm（可按要求扩展）测量数量1根/5根（5根钢筋拉伸试样重量及长度分别显示）全自动视频引伸计精度0.5级分辨率优于0.4μm感光芯片像素≥100万安装物柜常规≥380mm（可按需求定制）默认功能单点位移，弯曲绕度两点位移，常规两点固定式引伸计多标距点，自动判断断点来协调引伸计位置，代替物理打标距点和断后样拼接光源双侧短波光源通导USB3.0全自动接触式引伸计标距设定范围10～205mm标距误差<0.5%或0.1mm,取大值应变测量范围105mm试样夹持范围60mm机器人机器人种类六自由度机器人负载40/60kg最大工作半径2050/2550mm重复定位精度0.06mm效率20根/时重量约10500kg电源总功率18kw  更多信息 >

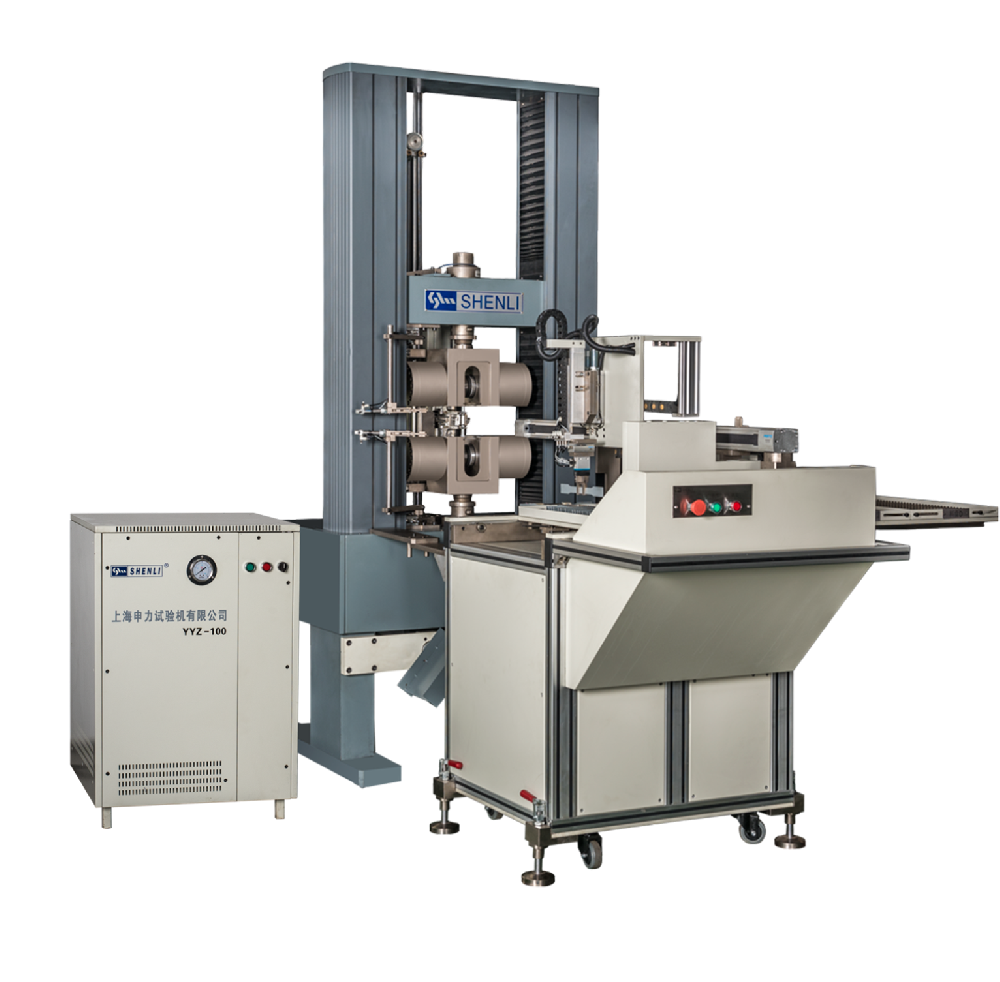

WDW-Z系列全自动台车式电子拉力试验机系统 名称：100kN全自动台车式电子拉力试验机系统性能特点：本设备可提高试验效率，降低操作人员工作强度降低人员操作失误造成试验失败的概率，能满足大批量长时间的设备。试验要求，具有自动化、智能化、无人化的先进试验推对夹夹具、液压泵站、全自动引伸计、横截面测量装置、上料机本设备由微机控制电子拉伸试验机主机，液压平组成。可实现自动取样、自动横截面测量、自动装样、自动试验械手、下料机械手、试样托盘控制系统、电脑及软件传等功能。自动卸样、试验数据处理、试验结果显示、保存和上能自动测定n值、r值、延伸率、弹性模量、抗拉强度、屈服强度本设备主要用于大批量试样的力学拉伸性能测试等试验数据，是钢铁企业、各行业质检中心、科研院所、大专院校、商检仲裁、技术监督等部门对批量的金属非金属试样进行拉伸试验的理想试验设备技术参数：项目型号WDW-50ZWDW-100Z主机最大试验力50kN100kN精度等级0.5级测量范围0.4～100%FS驱动方式电子式交流伺服位移示值相对误差±0.5%位移分辨力0.025μm横梁速度调节范围0.005～500mm/min拉伸夹头间最大距离640mm有效试验宽度530mm液压平推夹具夹持方式液压平推最大夹持力150kN开口宽度50mm试样尺寸试样总长180～300mm试样平行宽度12.5mm、20mm、25mm试样平行长度60～120mm试样原始标距50～100mm试样厚度0.2～6mm试样托盘托盘存放试样数量160个试样架宽度250～320（可调）截面测量系统宽度范围10～50mm厚度0～28mm宽度误差<0.01mm厚度0.1～3mm：≤0.003mm；3～5mm：≤0.1%分辨力≤0.001mm全自动横向视频引伸计变形测量精度0.5级靶面尺寸1”像素500万水平/垂直分辨率2590×2048px水平/垂直像素尺寸4.8×4.8μm帧速率60fps测量范式边缘宽度变化检测跟踪方式每个边缘检测位置在试样中心均带有一个跟踪锚点确保每个边缘检测的位置为最初跟踪的位置从而确保边缘测量的准确性探针可见性探针在试验过程中可选择可见或隐藏黑白/彩色Mong（黑白）接口USB3.0全自动接触式引伸计标距设定范围12～305mm变形测量范围0～80mm（350测量臂）分辨力0.25%或0.5μm，取最大值示值误差变形为0～0.3mm时，<0.0015mm；变形为0.3～80mm时，<0.5%夹持厚度或直径范围板材：0.2～40mm；棒材：Φ2～Φ40mm标距设定分辨率0.078125μm工作效率22根/时主机电源AC380V±10%，50HZ，5kw主机重量约2200kg 更多信息 >

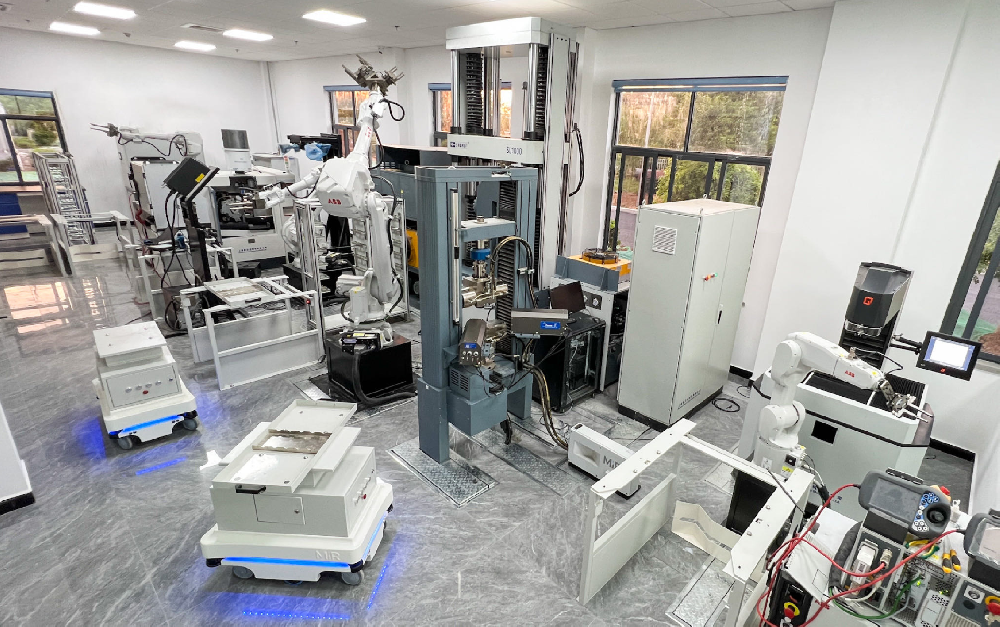

WDW-ZD系列机器人控制线材全自动试验机系统 名称：1000kN/100kN机器人控制线材全自动试验机系统性能特点：本设备为线材专用机器人控制全自动拉伸试验机系统，专门用于线材大批量的力学性能拉伸测试，能实现自动扫码、自动测量直径、自动校直、自动高速切割制样、自动打码、AGV小车自动送样、自动顶锻、自动拉伸、自动硬度。试样结束后自动回收试样、数据自动上传等完全无人化的试验全过程。本设备由信息识别扫码系统、线材测径系统、二套自动校系统、高速切割制样系统、信息刻印系统、二套微机控制电子拉伸试验机主机、全自动引伸计、自动硬度计系统、多台机器人控制系统(四台机器人，二台AGV小车)、试样回收系统系统、安全联动防护系统、电脑及软件等组成，能实现完全自动化、无人化的全自动试验过程，自动处理数据并上传到上位机。技术参数：扫码信息识别系统读取范围二维码、条形码对焦方式自动对焦最小分辨率二维码0.063mm  条形码0.082mm读取距离110～1000mm自动校直系统校直范围Φ5～Φ28试样长度≥300mm单支试样的校直时间10秒之内试样校直平度满足全自动试验机要求不超过10mm/550mm自动测径系统测量范围1～30mm测量精度0.005mm测量方式单点和多点测量测量传感器光学数字测量高速切割系统切割试样直径范围1～30mm主夹钳方式0.005mm切割试样速度单点和多点测量试样切断进给方式光学数字测量激光刻印刻印类型二维码、条形码刻印分辨率2μm刻印范围125×125×42mm刻印方式XYZ三轴同时扫描方式顶锻试验机主机最大压扁试验力3000kN冷顶锻速度60mm/s热顶锻速度90mm/s顶锻时间0.5s行程调整速度10～100mm/min冷顶锻锻压比1/2、1/3、用户自定义（软件可设置自定义压下量）热顶锻锻压比1/3、1/4、用户自定义（软件可设置自定义压下量）拉力试验机主机最大试验力1000kN精度等级0.5级测量范围0.4%～100%FS驱动方式电子式交流伺服位移示值相对误差±0.5%位移分辨力≤0.001mm横梁速度调节范围0.001～200mm/min夹持方式液压平推全自动引伸计根据需要配置接触式/视频引伸计拉伸夹头间最大距离1100mm有效试验宽度940mm主机外形尺寸1470×715×3680mm电源功率15kW硬度计配置自动X/Y轴移动平台，通过程控软件可实现一次同时多个试样、多点打硬功能。AGV送样系统最大有效负载100kg用途用于承担小规模运输任务的内部运输自主移动机器人最大速度1.5m/s可跨越空隙宽度最大20mm定位精度±5mm最大运行时间10小时 更多信息 >

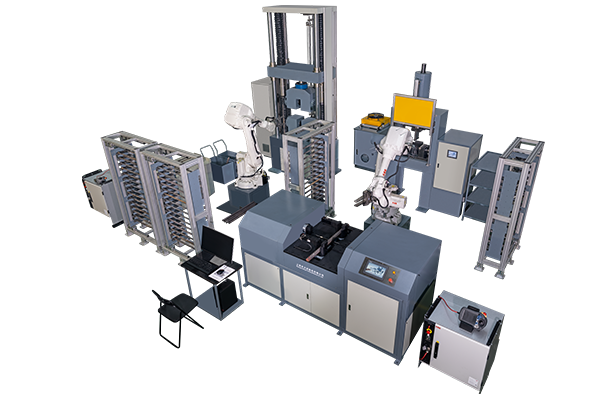

WDW-ZA系列机器人控制电子拉伸及弯曲全自动试验机系统 名称：1000kN机器人控制电子万能拉伸及弯曲全自动试验机系统性能特点：随着中国制造的产能增加，对各种材料的检测需求越来越大，机器人控制全自动试验机系统，解决了大批量试验的实际需求，只需将试样放入试样架，其余均由全自动试验系统完成，降低人工成本，提高了测试效率。机器人控制电子拉伸及弯曲全自动试验机系统由微机控制电子拉伸试验机主机，液压平推夹具、称重测长系统、自动钳口除尘(清理氧化皮)、全自动引伸计、二台机器人互动控制系统、试样回收系统、安全联动防护系统、电脑及软件等组成，能实现自动称重测长、自动拉伸试验、自动弯曲试验，以及自动处理数据并上传到上位机的无人化全自动式验过程。技术参数：项目型号WDW-600ZWDW-1000ZWDW-2000Z主机最大试验力600kN1000kN2000kN精度等级0.5级测量范围0.4%～100%FS驱动方式电子式交流伺服位移示值相对误差±0.5%位移分辨力≤0.001mm横梁速度调节范围0.001～200mm/min拉伸夹头间最大距离730mm1100mm1250mm有效实验宽度685mm940mm1100mm液压夹具夹持方式液压平推液压平推液压平推最大测试负荷600kN1000kN2000kN最大夹持力900kN1500kN3000kN试样夹持范围2～40mm2～60mm2～60mm试样尺寸试样总长400～750mm试样平行宽度12.5mm、20mm、25mm试样平行长度60～120mm试样原始标距50～100mm试样数量5行12列，合计60根称重测长系统测量范围Φ3mm～50mm称重范围0.1～50kg试样长度400mm～800mm（可按要求扩展）测量数量1根/5根（5根钢筋拉伸试样重量及长度分别显示）全自动视频引伸计精度0.5级分辨率优于0.4μm感光芯片像素≥100万默认功能单点位移，弯曲绕度光源双侧短波光源通导USB3.0全自动接触式引伸计标距设定范围10～205mm标距误差<0.5%或0.1mm,取大值变形量105mm应变测量范围105mm试样夹持范围60mm连续弯曲试验系统垂直油缸最大试验力300kN500kN1000kN水平油缸最大试验力300kN主机结构三缸框架结构形式驱动方式液压驱动负荷过载保护150%（无机械损伤）垂直油缸最大行程（mm）320水平油缸最大行程（mm）160正反弯曲试验系统最大弯曲力300kN500kN1000kN试样直径范围Φ6～50mm正反弯曲角度90°/20°驱动方式液压驱动负荷过载保护150%（无机械损伤）正向弯曲油缸最大行程400mm反向弯曲油缸最大行程200mm 更多信息 >

WDW-Z系列机器人控制电子万能全自动试验机系统 名称：2000kN机器人控制全自动试验机系统性能特点随着中国制造的产能增加，对各种材料的检测需求越来越大，机器人控制全自动试验机系统，解决了大批量试验的实际需求，只需将试样放入试样架，其余均由全自动试验系统完成，降低人工成本，提高了测试效率。机器人控制电子万能全自动试验机由微机控制电子拉伸试验机主机，液压平推夹具、信息识别扫码系统、称重测长系统、肋纹检测系统、环境箱养护系统、自动钳口除尘(清理氧化皮)、全自动引伸计、机器人试样卸样系统、试样回收系统系统、安全联动防护系统、电脑及软件等组成，能实现完全自动化、无人化的全自动试验过程，自动处理数据并上传到上位机。技术参数项目型号WDW-600ZWDW-1000ZWDW-2000Z扫码信息识别系统读取范围二维码、条形码对焦方式自动对焦最小分辨率二维码0.063mm、条形码0.082mm称重测长系统测量范围Φ3～Φ50称重范围0.1～50kg试样长度400mm～800mm（可按要求扩展）测量数量1根/5根（5根钢筋拉伸试样重量及长度分别显示）肋纹检测系统横肋高度尺寸（mm）0～8.0横肋间距尺寸（mm）2～230纵肋间距尺寸（mm）0～30肋条倾角α（°）35～70镜头用于GEWI、Bamboo、Spiral等螺纹钢测量环境相养护系统温度范围40℃～110℃螺纹钢试样范围10～50mm温度均匀度≤±10%℃（恒温空载状态下）主机最大试验力600kN1000kN2000kN主机类型电子万能平推主机精度等级0.5级立柱间有效距离685mm940mm1100mm最大试验速度250mm/min200mm/min200mm/min拉伸夹头最大距离730mm1100mm1250mm液压夹具夹持方式液压平推液压平推液压平推最大测试负荷600kN1000kN2000Kn最大夹持力900kN1500kN3000Kn螺纹钢试样夹持范围2～40mm2～60mm2～60mm试样尺寸试样总长400～750mm试样平行宽度12.5mm、20mm、25mm试样平行长度60～120mm试样原始标距50～100mm试样数量60根全自动视频引伸计精度0.5级分辨率优于0.4μm感光芯片像素≥100万默认功能单点位移，弯曲绕度两点位移，常规两点固定式引伸计多标距点，自动判断断点来协调引伸计位置光源双侧短波光源全自动接触式引伸计标距设定范围10～205mm标距误差<0.5%或0.1mm,取大值应变测量范围105mm试样夹持范围60mm机器人机器人种类六自由度机器人负载60kg最大工作半径2050mm重复定位精度0.06mm  更多信息 >
