WDW-Z系列全自动台车式电子拉力试验机系统
发布时间：2024-07-16 09:59:49 浏览次数：183次
行业：金属

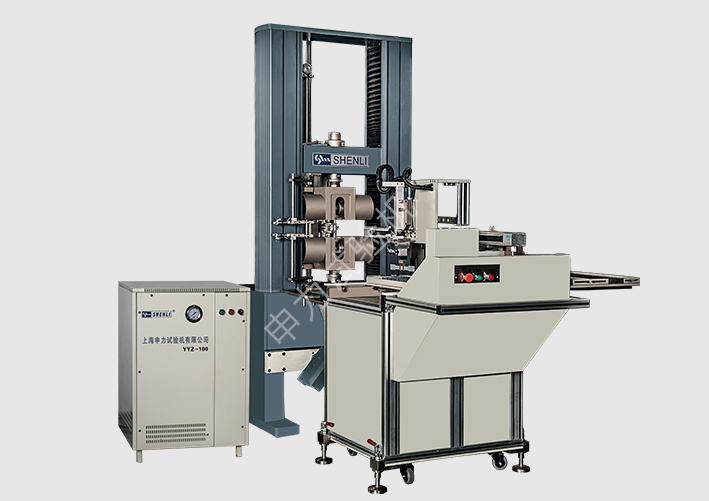

名称：100kN全自动台车式电子拉力试验机系统
性能特点：
本设备可提高试验效率，降低操作人员工作强度降低人员操作失误造成试验失败的概率，能满足大批量长时间的

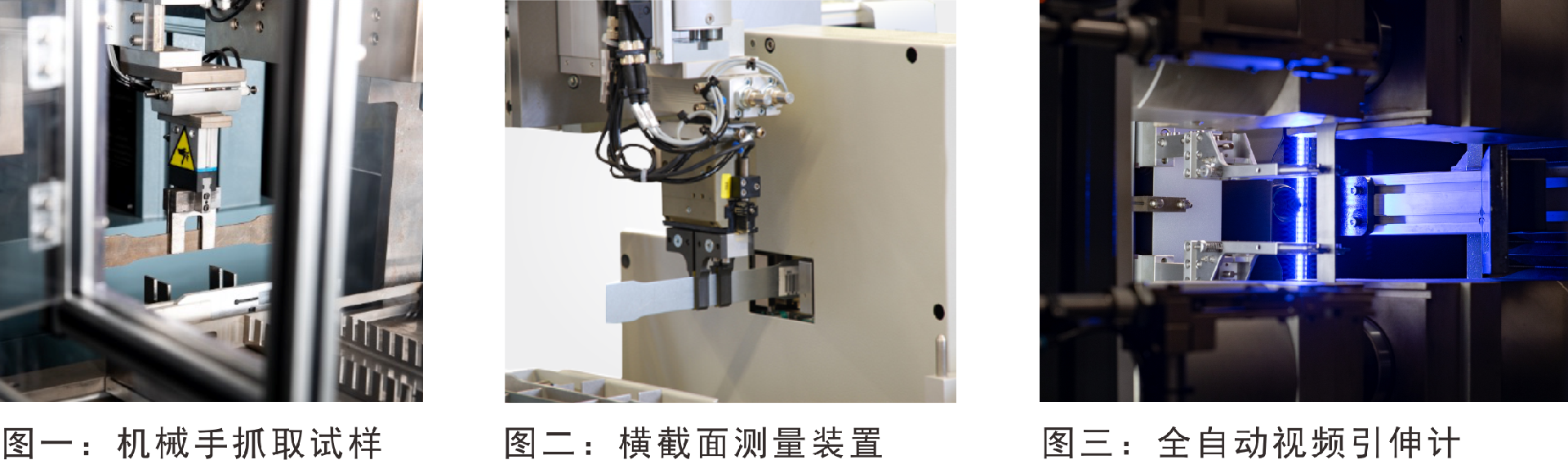

设备。试验要求，具有自动化、智能化、无人化的先进试验推对夹夹具、液压泵站、全自动引伸计、横截面测量装置、上料机本设备由微机控制电子拉伸试验机主机，液压平组成。可实现自动取样、自动横截面测量、自动装样、自动试验械手、下料机械手、试样托盘控制系统、电脑及软件
传等功能。自动卸样、试验数据处理、试验结果显示、保存和上能自动测定n值、r值、延伸率、弹性模量、抗拉强度、屈服强度本设备主要用于大批量试样的力学拉伸性能测试等试验数据，是钢铁企业、各行业质检中心、科研院所、大专院校、商检仲裁、技术监督等部门对批量的金属非金属试样进行拉伸试验的理想试验设备

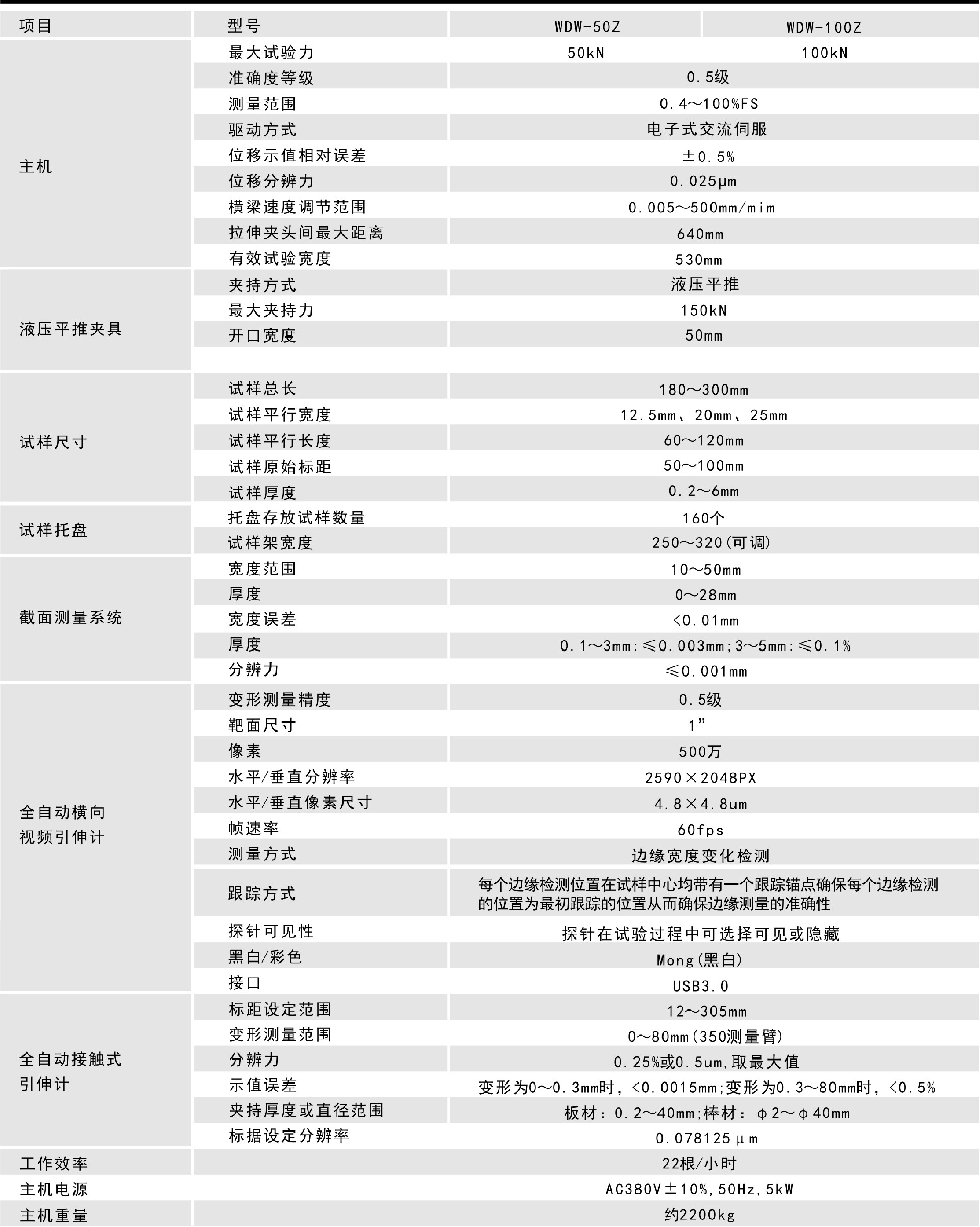

技术参数：
项目 | 型号 | WDW-50Z | WDW-100Z |
主机 | 最大试验力 | 50kN | 100kN |
精度等级 | 0.5级 | ||
测量范围 | 0.4～100%FS | ||
驱动方式 | 电子式交流伺服 | ||
位移示值相对误差 | ±0.5% | ||
位移分辨力 | 0.025μm | ||
横梁速度调节范围 | 0.005～500mm/min | ||
拉伸夹头间最大距离 | 640mm | ||
有效试验宽度 | 530mm | ||
液压平推夹具 | 夹持方式 | 液压平推 | |
最大夹持力 | 150kN | ||
开口宽度 | 50mm | ||
试样尺寸 | 试样总长 | 180～300mm | |
试样平行宽度 | 12.5mm、20mm、25mm | ||
试样平行长度 | 60～120mm | ||
试样原始标距 | 50～100mm | ||
试样厚度 | 0.2～6mm | ||
试样托盘 | 托盘存放试样数量 | 160个 | |
试样架宽度 | 250～320（可调） | ||
截面测量系统 | 宽度范围 | 10～50mm | |
厚度 | 0～28mm | ||
宽度误差 | <0.01mm | ||
厚度 | 0.1～3mm：≤0.003mm；3～5mm：≤0.1% | ||
分辨力 | ≤0.001mm | ||
全自动横向视频引伸计 | 变形测量精度 | 0.5级 | |
靶面尺寸 | 1” | ||
像素 | 500万 | ||
水平/垂直分辨率 | 2590×2048px | ||
水平/垂直像素尺寸 | 4.8×4.8μm | ||
帧速率 | 60fps | ||
测量范式 | 边缘宽度变化检测 | ||
跟踪方式 | 每个边缘检测位置在试样中心均带有一个跟踪锚点确保每个边缘检测的位置为最初跟踪的位置从而确保边缘测量的准确性 | ||
探针可见性 | 探针在试验过程中可选择可见或隐藏 | ||
黑白/彩色 | Mong（黑白） | ||
接口 | USB3.0 | ||
全自动接触式引伸计 | 标距设定范围 | 12～305mm | |
变形测量范围 | 0～80mm（350测量臂） | ||
分辨力 | 0.25%或0.5μm，取最大值 | ||
示值误差 | 变形为0～0.3mm时，<0.0015mm；变形为0.3～80mm时，<0.5% | ||
夹持厚度或直径范围 | 板材：0.2～40mm；棒材：Φ2～Φ40mm | ||
标距设定分辨率 | 0.078125μm | ||
工作效率 | 22根/时 | ||
主机电源 | AC380V±10%，50HZ，5kw | ||
主机重量 | 约2200kg | ||
