WDW-ZA系列机器人控制电子拉伸及弯曲全自动试验机系统
发布时间：2024-07-16 08:40:25 浏览次数：206次
行业：金属
名称：1000kN机器人控制电子万能拉伸及弯曲全自动试验机系统
性能特点：

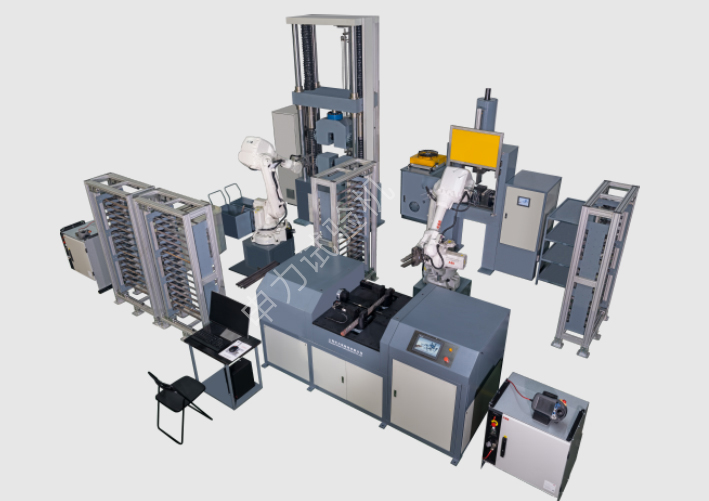

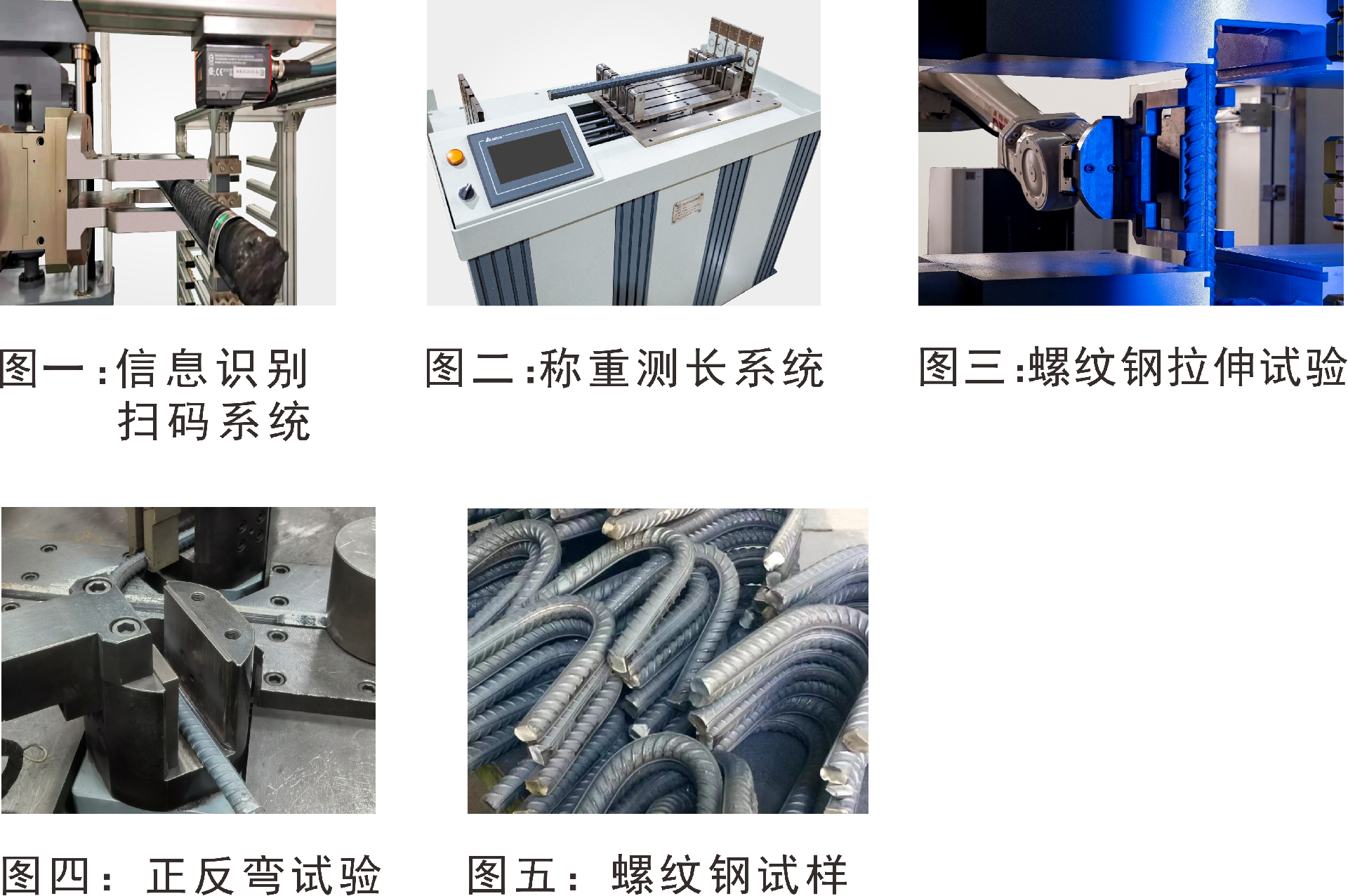

随着中国制造的产能增加，对各种材料的检测需求越来越大，机器人控制全自动试验机系统，解决了大批量试验的实际需求，只需将试样放入试样架，其余均由全自动试验系统完成，降低人工成本，提高了测试效率。机器人控制电子拉伸及弯曲全自动试验机系统由微机控制电子拉伸试验机主机，液压平推夹具、称重测长系统、自动钳口除尘(清理氧化皮)、全自动引伸计、二台机器人互动控制系统、试样回收系统、安全联动防护系统、电脑及软件等组成，能实现自动称重测长、自动拉伸试验、自动弯曲试验，以及自动处理数据并上传到上位机的无人化全自动式验过程。
技术参数：
项目 | 型号 | WDW-600Z | WDW-1000Z | WDW-2000Z |
主机 | 最大试验力 | 600kN | 1000kN | 2000kN |
精度等级 | 0.5级 | |||
测量范围 | 0.4%～100%FS | |||
驱动方式 | 电子式交流伺服 | |||
位移示值相对误差 | ±0.5% | |||
位移分辨力 | ≤0.001mm | |||
横梁速度调节范围 | 0.001～200mm/min | |||
拉伸夹头间最大距离 | 730mm | 1100mm | 1250mm | |
有效实验宽度 | 685mm | 940mm | 1100mm | |
液压夹具 | 夹持方式 | 液压平推 | 液压平推 | 液压平推 |
最大测试负荷 | 600kN | 1000kN | 2000kN | |
最大夹持力 | 900kN | 1500kN | 3000kN | |
试样夹持范围 | 2～40mm | 2～60mm | 2～60mm | |
试样尺寸 | 试样总长 | 400～750mm | ||
试样平行宽度 | 12.5mm、20mm、25mm | |||
试样平行长度 | 60～120mm | |||
试样原始标距 | 50～100mm | |||
试样数量 | 5行12列，合计60根 | |||
称重测长系统 | 测量范围 | Φ3mm～50mm | ||
称重范围 | 0.1～50kg | |||
试样长度 | 400mm～800mm（可按要求扩展） | |||
测量数量 | 1根/5根（5根钢筋拉伸试样重量及长度分别显示） | |||
全自动视频引伸计 | 精度 | 0.5级 | ||
分辨率 | 优于0.4μm | |||
感光芯片像素 | ≥100万 | |||
默认功能 | 单点位移，弯曲绕度 | |||
光源 | 双侧短波光源 | |||
通导 | USB3.0 | |||
全自动接触式引伸计 | 标距设定范围 | 10～205mm | ||
标距误差 | <0.5%或0.1mm,取大值 | |||
变形量 | 105mm | |||
应变测量范围 | 105mm | |||
试样夹持范围 | 60mm | |||
连续弯曲试验系统 | 垂直油缸最大试验力 | 300kN | 500kN | 1000kN |
水平油缸最大试验力 | 300kN | |||
主机结构 | 三缸框架结构形式 | |||
驱动方式 | 液压驱动 | |||
负荷过载保护 | 150%（无机械损伤） | |||
垂直油缸最大行程（mm） | 320 | |||
水平油缸最大行程（mm） | 160 | |||
正反弯曲试验系统 | 最大弯曲力 | 300kN | 500kN | 1000kN |
试样直径范围 | Φ6～50mm | |||
正反弯曲角度 | 90°/20° | |||
驱动方式 | 液压驱动 | |||
负荷过载保护 | 150%（无机械损伤） | |||
正向弯曲油缸最大行程 | 400mm | |||
反向弯曲油缸最大行程 | 200mm | |||
