金属板材成型试验机

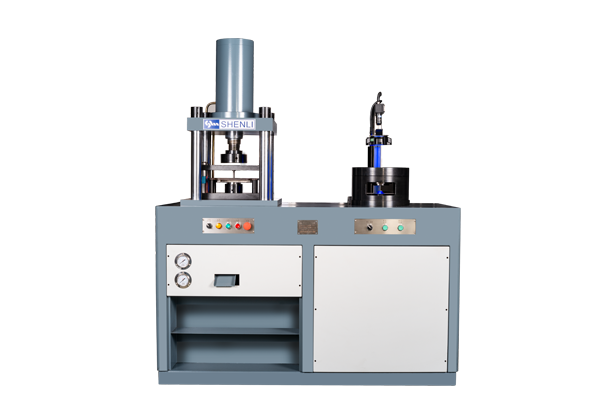

扩孔试验机 用途与性能特点：1）板材扩孔试验机主要用于板材的扩孔性能试验，属于金属薄板的工艺性试验。2）板材扩孔试验分为冲孔和扩孔两个步骤，试验机有两个工位分别完成两步试验。3）本机扩孔工位采用压边、扩孔同轴一体缸结构，配合一体化加载体，能安全快捷地完成扩孔试验。4）本扩孔机冲孔模具上下梁采用一次性加工完成，模具导向柱导向。保证冲孔对中性。符合《GB/T 15825.4-2008 金属薄板成形性能与试验方法第4部分：扩孔试验》。《GB/T 24524-2009 金属材料薄板和薄带扩孔试验方法》。 更多信息 >

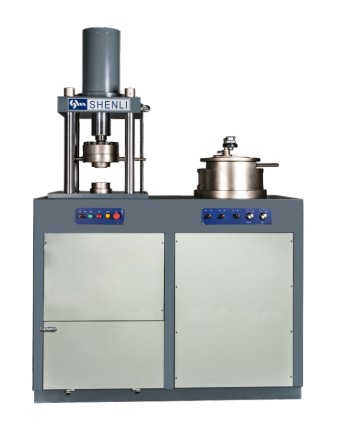

CX系列板材成型试验机 名称：金属板材成型试验机用途及性能特点1) 用于板材的延展性测试，为金属薄板的工艺性试验。主机采用液压夹紧，伺服冲压，冲压速度可预先设定，成型夹具装卸试样方便。试样送入后，按自动按钮既可完成夹紧，冲压。试样出现裂纹自动停止试验，并且装有高精度摄像头易于观察裂纹有峰值记忆功能，最大冲压力，变形高度自动记忆。变形深度，冲压力采用微机显示，鼠标键盘操作，可预先设定变形深度。2) 该试验机当试样出现裂纹时，测量系统自动显示试验结果。成型夹具为敞开式结构，便于观察板材是否出现裂纹。成型夹具采用自动调心构造，以保证试样夹紧时试样夹紧受力均匀。3) 试样喷涂散斑，系统自动采集成型试验时板料变形的序列视频图像，基于数字图像相关法技术，自动计算板料成型的三维全场应变，从而生成成型极限曲线FLC。符合标准符合《GB/T4156-2007/1S020482/20033《金属材料薄板和薄带埃里克森杯突试验》。《GB/T15825-2008金属薄板成型性能与试验方法》《GB/T2417-2009/1S012004-2:2008《金属材料薄板和薄带成型极限曲线的测定》。技术参数产品型号CX-60CX-300CX-600CX-1000最大试验力60kN30kN600kN1000kN试验力测量范围2%～100%FS2%～100%FS2%～100%FS2%～100%FS试验力示值准确度±1%±1%±1%±1%杯突示值误差±0.01mm±0.01mm±0.01mm±0.01mm冲压速度2～100mm/min1～100mm/min1～100mm/min1～100mm/min最大夹紧力25kN200kN600kN1000kN夹紧力相对误差±2%±2%±2%±2%模具标准杯突Φ20±0.05标准杯突Φ20±0.05标准中规定附具均可配置标准中规定附具均可配置夹持试样厚度0.05～2mm0.1～3mm0.1～3mm0.1～3mm冲压行程60mm110mm130mm150mm夹紧行程40mm40mm40mm40mm板材最大宽度100mm110mm110mm110mm可完成试验杯突试验杯突试验杯突、拉深、FLD、扩孔、锥杯、突耳试验杯突、拉深、FLD、扩孔、锥杯、突耳试验电源3kw/AC380V/50HZ3kw/AC380V/50HZ5kw/AC380V/50HZ8kw/AC380V/50HZ主机外形尺寸760mm×360mm×1700mm930mm×1200mm×1400mm930mm×1200mm×1400mm1000mm×1260mm×1460mm重量约1200kg约1800kg约2500kg约3500kg 更多信息 >
