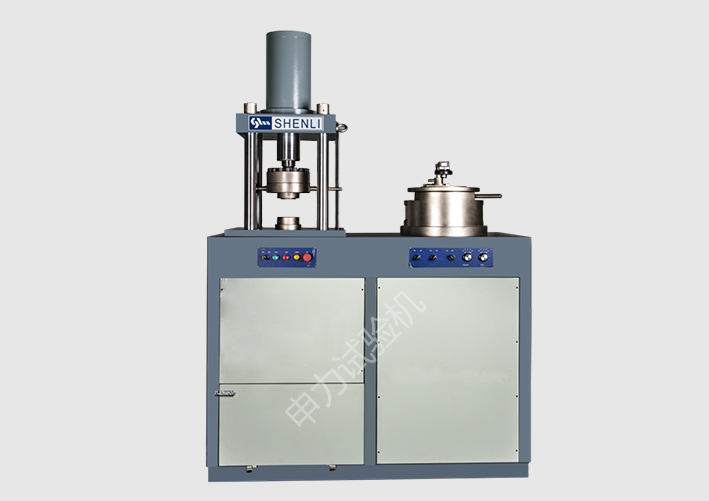

CX系列板材成型试验机
发布时间：2024-05-24 09:43:21 浏览次数：306次
行业：金属
名称：金属板材成型试验机
用途及性能特点
1) 用于板材的延展性测试，为金属薄板的工艺性试验。主机采用液压夹紧，伺服冲压，冲压速度可预先设定，成型夹具装卸试样方便。试样送入后，按自动按钮既可完成夹紧，冲压。试样出现裂纹自动停止试验，并且装有高精度摄像头易于观察裂纹有峰值记忆功能，最大冲压力，变形高度自动记忆。变形深度，冲压力采用微机显示，鼠标键盘操作，可预先设定变形深度。
2) 该试验机当试样出现裂纹时，测量系统自动显示试验结果。成型夹具为敞开式结构，便于观察板材是否出现裂纹。成型夹具采用自动调心构造，以保证试样夹紧时试样夹紧受力均匀。
3) 试样喷涂散斑，系统自动采集成型试验时板料变形的序列视频图像，基于数字图像相关法技术，自动计算板料成型的三维全场应变，从而生成成型极限曲线FLC。
符合标准
符合《GB/T4156-2007/1S020482/20033《金属材料薄板和薄带埃里克森杯突试验》。
《GB/T15825-2008金属薄板成型性能与试验方法》《GB/T2417-2009/1S012004-2:2008《金属材料薄板和薄带成型极限曲线的测定》。
技术参数
产品型号 | CX-60 | CX-300 | CX-600 | CX-1000 |
最大试验力 | 60kN | 30kN | 600kN | 1000kN |
试验力测量范围 | 2%～100%FS | 2%～100%FS | 2%～100%FS | 2%～100%FS |
试验力示值准确度 | ±1% | ±1% | ±1% | ±1% |
杯突示值误差 | ±0.01mm | ±0.01mm | ±0.01mm | ±0.01mm |
冲压速度 | 2～100mm/min | 1～100mm/min | 1～100mm/min | 1～100mm/min |
最大夹紧力 | 25kN | 200kN | 600kN | 1000kN |
夹紧力相对误差 | ±2% | ±2% | ±2% | ±2% |

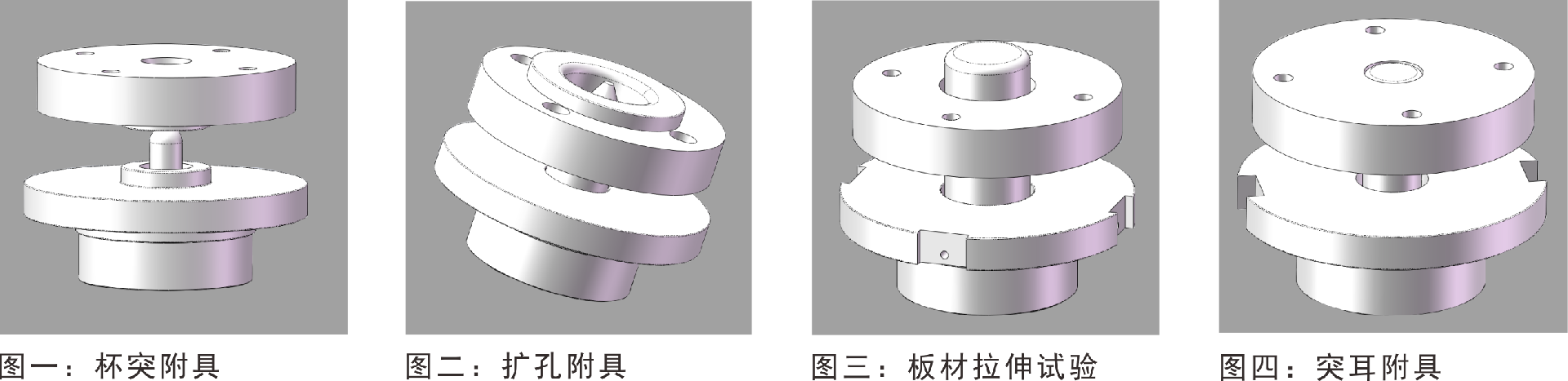

模具 | 标准杯突Φ20±0.05 | 标准杯突Φ20±0.05 | 标准中规定附具均可配置 | 标准中规定附具均可配置 |
夹持试样厚度 | 0.05～2mm | 0.1～3mm | 0.1～3mm | 0.1～3mm |
冲压行程 | 60mm | 110mm | 130mm | 150mm |
夹紧行程 | 40mm | 40mm | 40mm | 40mm |
板材最大宽度 | 100mm | 110mm | 110mm | 110mm |
可完成试验 | 杯突试验 | 杯突试验 | 杯突、拉深、FLD、扩孔、锥杯、突耳试验 | 杯突、拉深、FLD、扩孔、锥杯、突耳试验 |
电源 | 3kw/AC380V/50HZ | 3kw/AC380V/50HZ | 5kw/AC380V/50HZ | 8kw/AC380V/50HZ |
主机外形尺寸 | 760mm×360mm×1700mm | 930mm×1200mm×1400mm | 930mm×1200mm×1400mm | 1000mm×1260mm×1460mm |
重量 | 约1200kg | 约1800kg | 约2500kg | 约3500kg |
