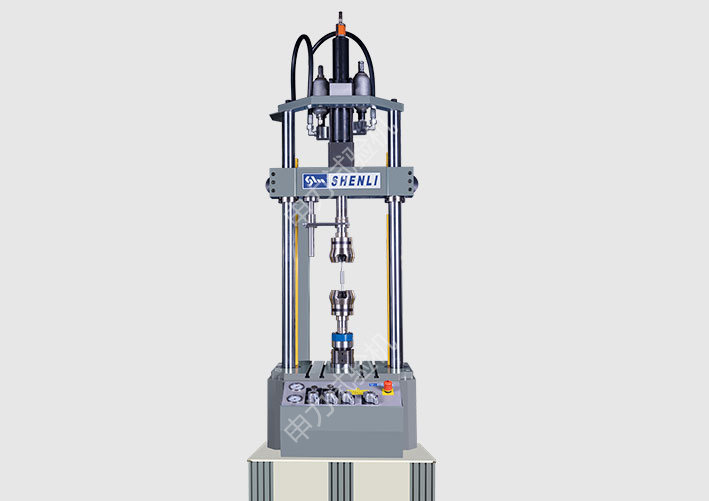

名称：PLW-30kN动态疲劳试验机

性能特点：

1）高刚度立柱，轴承钢材质，表面镀铬处理，数控恒温磨床加工确保载荷框架同轴和刚度。

2）整体锻打制造高刚度横梁、工作台，提高整体动态性能。

3）美国Inter face负荷传感器，适用于动态和静态试验，具有温度补偿、偏载补偿、气压补偿等功能，反映无滞后现象。

4）标准配置液压楔形夹具，具有夹持力可调整，夹持速度可调整等功能，夹持稳固可靠。根据需要，可配置其它拉伸附具。

5）横梁升降油缸，具有同步调整功能和升降速度调整功能，横梁调整到位后可快速自锁。

6）高精度低摩擦作动缸，位移传感器同轴安装，确保位移测量精度。

7）采用美国MOOG伺服阀以获取最高频响和最精确控制。

8）安装耦合储能器，降低压力脉动以改善试验控制和数据精确度。

9）对中系统调节环，用于试验机同轴度调整，可快速实现前后左右和角度方向实现同轴度调整。

10）集中操控台，知名进口品牌插装阀实现升降、夹紧、锁紧及压力调整等功能，结构紧凑，操作方便。

应用范围：

1）金属、非金属材料及其构件的静态强度试验、高周疲劳试验以及金属材料在塑性变形区域内的低周循环疲劳特性。

2）金属、非金属材料的高温疲劳试验、蠕变交互试验。

3）断裂力学和裂纹扩展速率试验以及进行拉伸压缩，弯曲等静态试验。所有这些试验都可以在应力控制，应变控制(使用引伸仪)和位移控制模式下运行。

4）完全符合《GB/T3075-2021 金属材料疲劳试验轴向力控制方法》、《GB/T228.1-2021 金属拉伸试验方法》等试验标准。

5）完全满足GB/T 28900-2022 《钢筋混凝土用钢材试验方法》、GB/T 1499.2-2018《钢筋混凝土用钢 第2部分热轧带肋钢筋》中规定的带肋钢筋轴向疲劳试验方法。

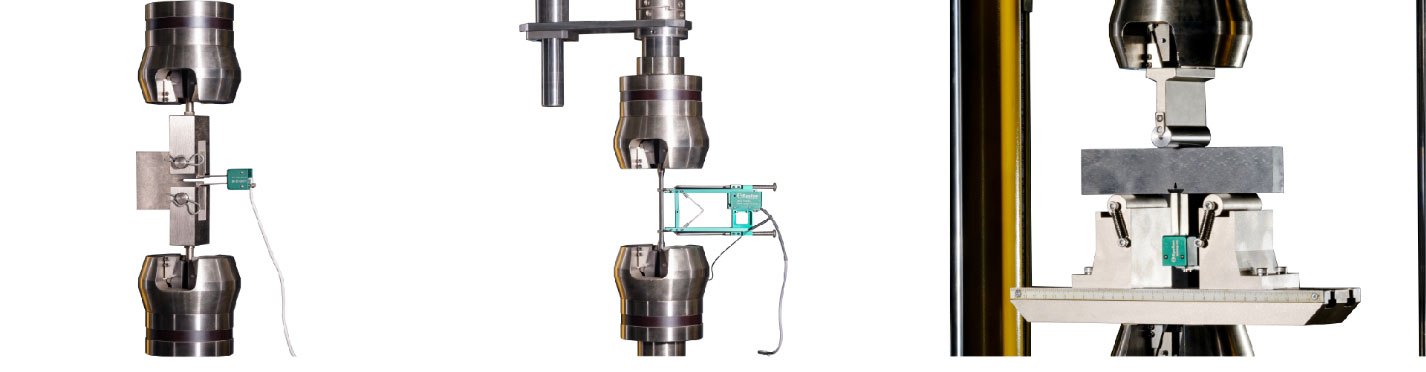

    裂纹扩展试验              拉伸疲劳试验                断裂韧性试验

设备组成：

     动态载荷传感器                                  对中环                    控制器

      位移传感器                 伺服阀                  液压动力系统

  循环冷却水系统                 平钳口                       圆钳口

软件：

DynaTest 900试验软件是申力公司自主研发的动态疲劳试验软件。结合疲劳试验机主机，可进行拉伸疲劳、压缩疲劳和静态拉伸试验。在做疲劳试验时，该软件支持正弦波、三角波、锯齿波、方波、半波、自定义波等波形的载荷、位移、应变控制循环试验。还具有组合波形、随机波形、变频、变幅等加载模型。疲劳试验试样形状：支持板材（铆接和焊接）、棒材和管材等试样。该试验软件支持预制裂纹、裂纹扩展试验，可进行线性弹性和弹塑性断裂韧性测试。可按照预定义的标准进行试验。支持多种与断裂相关的测试标准，包括GB、ASTM、ISO、BS等系列的标准。断裂试验试样类型：支持CTS、EB、MT等多种试样。

           半正弦波                         方波

           锯齿波                          三角波

            斜波                           正弦波

           自定义波

技术参数：
