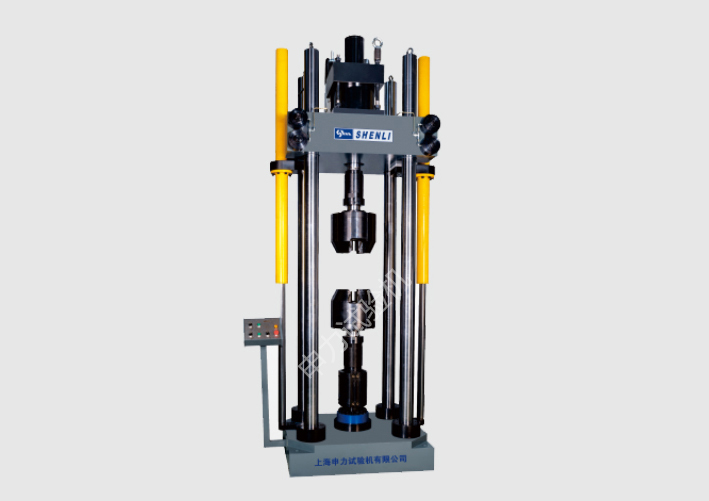

名称：PLW-1000kN动态疲劳试验机

设备概述：

PLW-1000kN电液伺服疲劳试验机主要由主体框架、控制系统、液压系统、试验夹具及附件部分组成。主体框架采用高安全系数设计，具有刚度高、安全可靠、稳定性高等特点。控制系统由硬件、软件两部分组成，硬件基于德国技术、采用实时伺服控制系统，兼具系统稳定、抗干扰、实时性好等点。软件部分是上海申力自主知识产权的软件平台，功能强、操作简便，而且可以根据用户特点需求进行试验模版的定制。液压系统采用高压柱塞式油泵电机组，采用立式安装结构，具噪音低、能率高、节能环保等特点。

应用范围：

1）金属、非金属材料及其构件的静态强度试验、高周疲劳试验以及金属材料在塑性变形区域内的低周循环疲劳特性。

2）金属、非金属材料的高温疲劳试验、蠕变交互试验。

3）断裂力学和裂纹扩展速率试验以及进行拉伸压缩，弯曲等静态试验。所有这些试验都可以在应力控制，应变控制(使用引伸仪)和位移控制模式下运行。

4）完全符合《GB/T3075-2021 金属材料疲劳试验轴向力控制方法》、《GB/T228.1-2021 金属拉伸试验方法》等试验标准。

5）完全满足GB/T 28900-2022 《钢筋混凝土用钢材试验方法》、GB/T 1499.2-2018《钢筋混凝土用钢 第2部分热轧带肋钢筋》中规定的带肋钢筋轴向疲劳试验方法。

设备组成：

       动态载荷传感器                                  对中环                     控制器

      位移传感器                 伺服阀                  液压动力系统

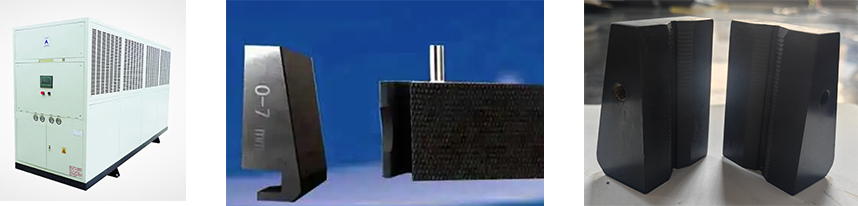

  循环冷却水系统                 平钳口                       圆钳口

软件：

DynaTest 900试验软件是申力公司自主研发的动态疲劳试验软件。结合疲劳试验机主机，可进行拉伸疲劳、压缩疲劳和静态拉伸试验。在做疲劳试验时，该软件支持正弦波、三角波、锯齿波、方波、半波、自定义波等波形的载荷、位移、应变控制循环试验。还具有组合波形、随机波形、变频、变幅等加载模型。疲劳试验试样形状：支持板材（铆接和焊接）、棒材和管材等试样。该试验软件支持预制裂纹、裂纹扩展试验，可进行线性弹性和弹塑性断裂韧性测试。可按照预定义的标准进行试验。支持多种与断裂相关的测试标准，包括GB、ASTM、ISO、BS等系列的标准。断裂试验试样类型：支持CTS、EB、MT等多种试样。

           半正弦波                         方波

           锯齿波                          三角波

            斜波                           正弦波

           自定义波

技术参数：
