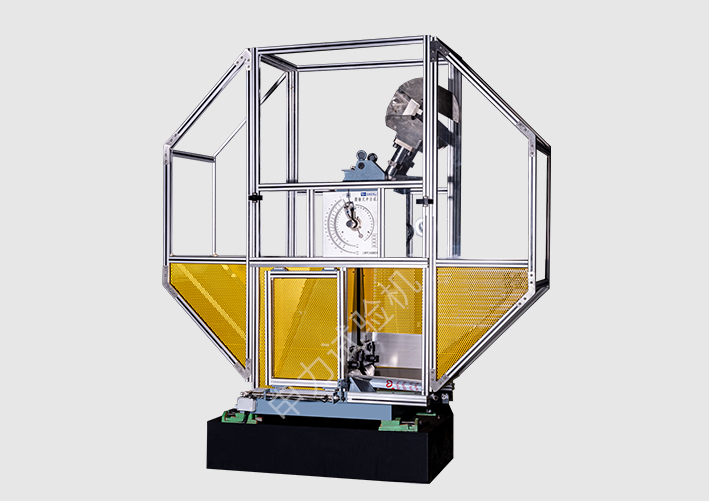

WJB系列微机控制冲击试验机
发布时间：2024-05-27 10:58:23 浏览次数：272次
行业：金属
性能特点
本系列产品适用于机械冶金、航空航天、大专院校，科研院所等各行业领域,用于测量金属及非金属材料的冲击韧性值和检测材料的抗冲击能力。系列产品之一:采用PLC主控单元，人机触摸屏进行控制，自动举摆、放摆、冲击;试验结果数码显示，数据自动采集处理、存储、微型打印输出;常温下试验自动送样;配备可移动式操作盒。具有连续冲击试验功能。系列产品之二，采用PLC主控单元，计算机进行控制的全自动低温冲击试验机，适用于在低温试样条件下测量金属材料的冲击韧性值和检验材料的抗冲击能力。本系列产品可配置机械手自动上料系统，特制的低温箱控制系统，以及主机系统。试验过程:自动(从低温箱)取样、放入砧座，缺口定位、自动举摆、放摆、冲击;自动进行试样分拣;数据自动采集、处理、存储、显示并可自动打印试验报告或网络上传数据。
应用范围
用户根据需求可选配长温或低温自动送料系统，高、低温试验系统以及其它冲击能量的机型。本系列产品全面符合《GB/T229》、《GB/T3808》、《GB/T1043》、《JB/T8761》等相关标准和检验规程。
技术参数
型号规格 | WJB-300 | WJB-450 | WJB-750 |
最大冲击能量（J） | 300 | 450 | 750 |
冲击速度（m/s） | 5.24 | ||
摆锤预仰角（°） | 30～150可调 | ||
角度分辨率（°） | 0.025 | ||
摆轴中心至试样中心距离（mm） | 750 | ||
试样支座跨距（mm） | 40 | ||
试样支座端部圆弧半径（mm） | R1 | ||
试样支座支撑面倾角 | 11°±1 | ||
冲击刀刃圆弧半径（mm） | R2或R8 | ||
冲击刀刃夹角 | 30° | ||
冲击刀刃厚度（mm） | 16 | ||
试样规格（mm） | 55×10×10 / 55×10×7.5 / 55×10×5 | ||
电源及功率 | 单相22VAC±10%，50HZ，1kw | ||
外形尺寸（mm） | 1960×680×2000 | 2200×800×2150 | |
重量（kg） | 900 | 1300 | |
