NDT系列落锤式冲击试验机
发布时间：2024-05-24 16:54:10 浏览次数：258次
行业：金属

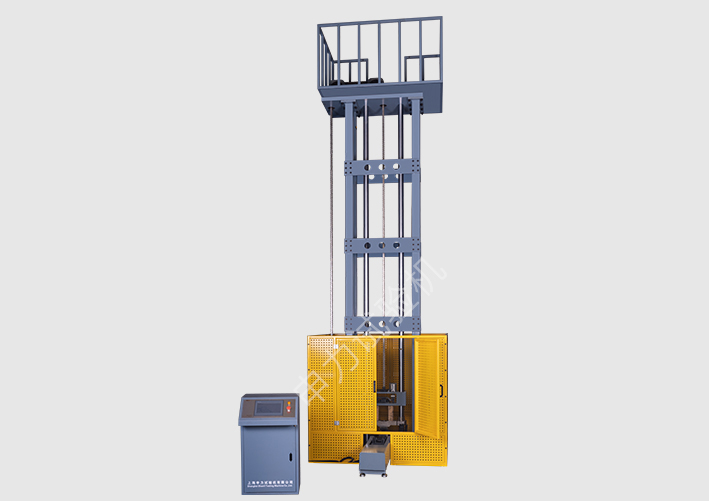

设备概述
该试验机适用于铁素体钢的无塑性转变温度试验。试验机满足《GB/T6803-2008铁素体钢的无塑性转变温度落锤试验方法》《ASTM E208-2006用导向落锤试验测定铁素体钢无塑性转变温度的标准试验方法》等标准中对NDT试验的有关要求及有关规定
主要特点
本设备主要用于铁素体钢的无塑性转变温度试验。本机达到国内先进水平，各项性能优越、安全可靠，操作、安装、维修方便，人机工程合理，外形美观大方。
技术参数
型号 | NDT-6000 | NDT-3000 | NDT-2000 |
最大冲击能量 | 6000J | 3000J | 2000J |
最小冲击能量 | 600J | 300J | 200J |
锤体1质量 | 60kg | 30kg | 30kg |
锤体2质量 | 30kg | 15kg | 15kg |
锤体3质量 | / | / | / |
总锤体质量 | 180kg | 90kg | 60kg |
冲击高度 | 1000mm～3400mm | ||
冲击速度 | 4.2m/s～7.8m/s | ||
主锤体质量误差 | ±1% | ||
提锤速度 | 约3m/min | ||
高度测量误差 | ≤±10mm | ||
锤刃硬度 | HRC58～62 | ||
锤刃曲率半径 | R25±0.1mm | ||
支座硬度 | HRC58～62 | ||
锤刃中心与支座中心偏差 | ≤±2.5mm | ||
试样支座跨距 | P-1：305mm P-2、P-3：100mm | ||
试样规格 | P-1～P-6试样 | ||
主机外形尺寸 | 1080mm×1700mm×4660mm | ||
气源要求 | 0.4～0.7Mpa，，Φ8气管快速接头 | ||
主机重量 | 约1500kg | ||
