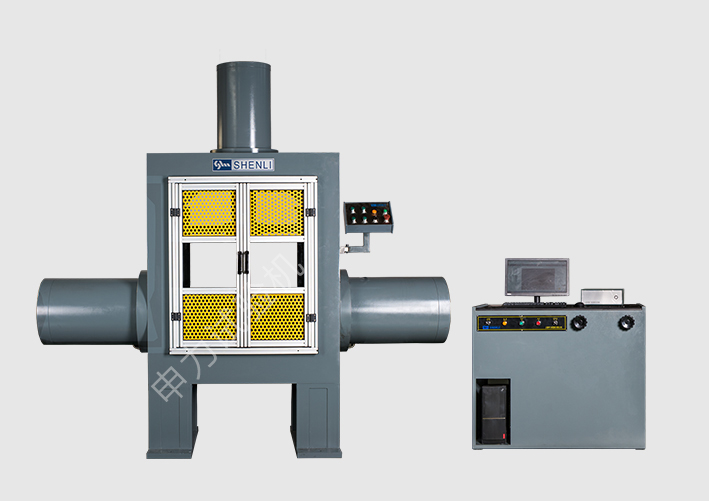

LWW系列微机控制电液伺服连续弯曲试验机
发布时间：2024-05-24 15:15:06 浏览次数：226次
行业：金属
性能特点
1)主机采用整体框架铸造形式。
2)弯芯与弯芯架安装采用插入式，更换方便。
3)调整跨距时，支辊自动同轴对称移动，机械式齿轮齿条)同步机构，确保对中绝对准确且无需雯典整机械式(齿轮齿条)同步机构，确保对中绝对准确且无需调整。
4)试验机加卸力平稳，无震动、无冲击、无振动、无冲击。机架具有足够的刚性和试验空间，能方便进行各种试验并便于试样放置和弯曲机附件的装卸。
5)试验机正面安装有保护网，防止试样弯曲时飞出。
6)试验机设计有清扫孔，试样弯曲后脱落的氧化资导行掉落到设备下部的收集盘中，尽显人性化设计。
应用范围
1)本系列产品主要适用于钢铁厂生产的中厚板材螺纹钢等常温弯曲试验。
2)本系列产品全面符合《GB/T232-2010》《GB/T2611-2007》《GB/T3159-2008》要求。
技术参数
型号规格 | LWW-300 | LWW-500 | LWW-600 | LWW-1000 | LWW-2000 |
垂直油缸最大试验力 | 300kN | 500kN | 600kN | 1000kN | 2000Kn |
水平油缸最大试验力 | 300kN | 300kN /500kN | 300kN /600kN | 500kN /1000kN | 1000kN /2000kN |
垂直油缸最大行程（mm） | 320 | 320 | 320 | 400 | 500 |
水平油缸最大行程（mm） | 160 | 160 | 160 | 200 | 200 |
垂直油缸最大速度（mm/min） | 300 | 400 | 400 | 300 | 300 |
水平油缸最大速度（mm/min） | 150 | 300 | 300 | 200 | 200 |
弯曲支座最大净跨距（mm） | 320 | 320 | 320 | 400 | 340 |
弯曲支点间距（mm） | 370 | 400 | 400 | 450 | 420 |
压头宽度（mm） | 130 | 160 | 160 | 170 | 200 |
支辊直径（mm） | 50 | 80 | 80 | 50 | 80 |
弯曲角度 | 0～180° 0°闭合 | ||||
水平活塞同步误差 | 完全同步 | ||||
主机外形尺寸（mm） | 1840×550×2010 | 1950×590×2090 | 1950×590×2090 | 2030×590×2435 | 2720×730×2790 |
总功率（kw） | 5 | 6 | 6 | 8 | 15 |
重量（kg） | 2000 | 2500 | 2500 | 3500 | 5000 |

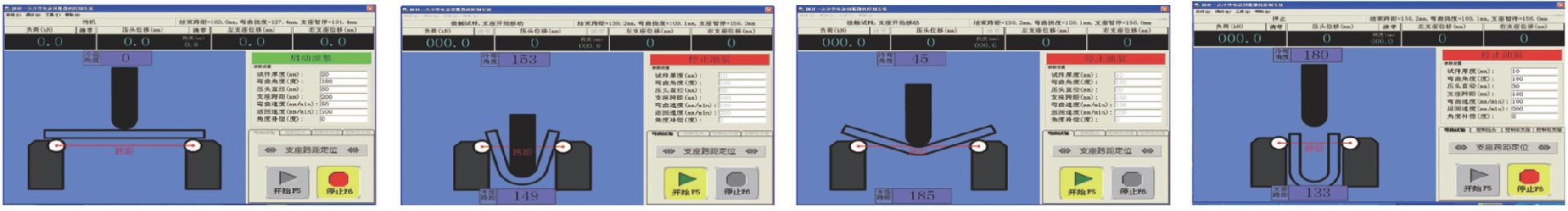

软件界面
