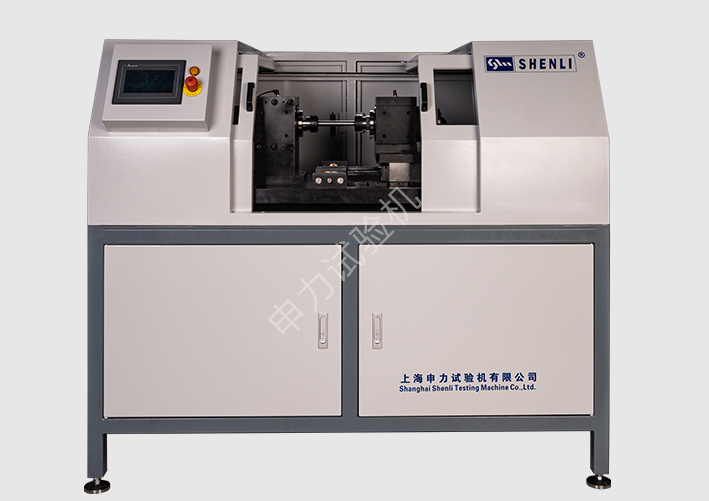

旋转弯曲疲劳试验机
发布时间：2024-05-27 11:23:13 浏览次数：797次
行业：金属
性能特点
本公司旋转弯曲疲劳试验机是基于国家标准GBT 4337-2015金属材料疲劳试验旋转弯曲方法并结合DIN50113与1S01143研制，旋转弯曲试验是针对圆形试样在旋转负荷下的旋转弯曲疲劳特性，为判定弯曲疲劳的特性，试样被施加交变载荷，以使得在每一加载量下正负加载均值为零。由于最大应力出现在试样表面，因此在这类测试中，试样的表面质量特别重要。可选用高温炉进行旋转弯曲疲劳试验，其温度最高可至850℃。
操作简单，参数设置简单快捷通过增减砝码可调整弯矩值整个试样长度上的弯矩是相等和恒定的。
应用范围
此设备可广泛用于各材料研究机构与行业，如果轨道交通、钢铁、能源汽车、航空航天、材料研究所、高校科研等。
技术参数
名称 | 主要参数 |
加载弯矩 | 2.5～120N/m |
最大旋转速度 | 5000r/min |
最大载荷 | 240N（悬挂） |
最大计数值 | 99999900 |
最大弯曲角度 | 7° |
可夹持样品直径 | 最大20mm |
夹头间距（常温测试） | 50～200mm |
夹头间距（高温测试） | 160～200mm |
尺寸 | 1660×995×1457 |
夹持区域长度（试样直径8-20mm） | 40±10mm |
夹持区域长度（试样直径2-7.5mm） | 25±5mm |
总重量 | 850kg |
高温炉 | |
控制方式 | PID控制 |
控制器精度 | ±2℃ |
温度控制范围 | 200-850℃ |
热点偶数量 | 3个 |
供电电压 | 80V三相 |
升温时间 | 45±5分钟 |
需要出具第三方校验证书，校准点200℃、300℃、400℃、600℃、850℃，并盖有CNAS章 | |
