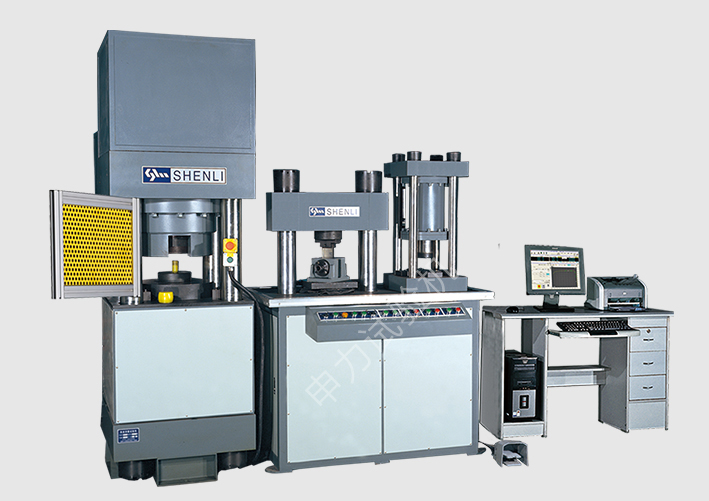

YQ-Z系列微机控制全自动快速顶锻试验机
发布时间：2024-05-24 15:31:46 浏览次数：440次
行业：金属
性能特点
金属材料的顶锻试验方法是金属材料在室温或热状态下沿试样轴线方向施加压力,将试样压缩,检验金属在规定的锻压比下承受顶锻塑性变形的能力并显示金属表面缺陷。主要用来研究金属材料在大量生产模压件时的质量状况，以便针对缺陷情况而作相应改进。YQ-Z系列微机控制全自动快速顶锻试验机，是在原有老型号试验机上更新设计的新型顶锻试验机，采用计算机自动控制试样压扁高度的原理替代原来用标准垫块做试验的方式(延用原微机控制电子万能试验机的工作原理及技术)。其原理是先确定试样规格及压下量后，将试样尺寸及压下量输入计算机，然后采用计算机控制最新进口伺服驱动器和伺服电机带动丝杠运转，使功能垫块自动调节高度，通过快速顶锻压扁后完成试验。大大降低了操作人员的工作强度，提高工作效率。特别是解决了以往在大规格试样上更换垫块的困难(因垫块重量太重且规格太多的问题)。
应用范围
本系列产品主要应用于钢铁企业、标准件生产企业、工具生产企业等广泛生产检验金属材料的顶锻试验。
本系列产品符合《YB/T5293-2022金属材料顶锻试验方法》要求。
具有专利号：ZL 2019 2 2436985.3
技术参数
型号规格 | YQ-2000Z | YQ-3000Z | YQ-5000Z |
最大试验力 | 2000kN | 3000kN | 5000kN |
最大剪切力 | 1000kN可选配 | ||
最大校直力 | 150kN、300kN、600kN（可选配） | ||
冷顶锻速度（mm/s） | 60 | 60 | 70 |
热顶锻速度（mm/s） | 90 | ||
顶锻时间（s） | 0.5 | ||
行程调整速度 | 10～100mm/min | ||
行程位移精度 | 5μm | ||
冷顶锻锻压比 | 1/2 | ||
热顶锻锻压比 | 1/3 | ||
冷顶锻适用规格（mm） | 5～25 | 10～35 | 10～45 |
热顶锻适用规格（mm） | 20～60 | 20～90 | 20～110 |
主机外形尺寸（mm） | 960×900×2100 | 690×1050×2150 | 950×1100×2550 |
泵站外形尺寸（mm） | 1800×1000×750 | 1950×1100×1050 | 1950×1100×1350 |
操作台外形尺寸（mm） | 560×550×950 | ||
电源 | 交流三相五线380V | ||
总功率（kW） | 8 | 9 | 12 |
重量（kg） | 4500 | 5500 | 7500 |
1、通常情况下冷热顶锻试验不能兼容，如客户需要冷、热顶锻试验在一台机器上完成订货时需特殊声明。
2、最大顶锻力取决于试样直径、试样的抗拉强度和锻压比，请用户选型时向我公司咨询。也可根据用户要求生产指定机型
3、国家标准的锻压比是1/2、1/3，如有特殊锻压比的需求,可按用户要求生产扩展锻压比,如2/3、1/4、2/5 等。
4、快速热顶锻试验机加热方式不同分为箱式炉、中频炉、工业炉等,用户需自行采购,也可委托我公司代为采购。
5、YQ-3000Z、YQ-5000Z产品标准机型无剪切,校直工位,客户如需要订货时请特别声明，剪切最大力仅选1000kN,校直最大力可选头150kN、300kN、600kN 三种规格
