YQ-Z系列机器人控制全自动快速顶锻试验机
发布时间：2024-05-24 15:27:47 浏览次数：296次
行业：金属
名称：8000kN机器人控制全自动快速顶锻试验机
性能特点
金属材料的顶锻试验方法是金属材料在室温或热状态下沿试样轴线方向施加压力,将试样压缩,检验金属在规定的锻压比下承受顶锻塑性变形的能力并显示金属表面缺陷。主要用来研究金属材料在大量生产模压件时的质量状况,以便针对缺陷情况而作相应改进。YQA-D系列PLC控制全自动机器人快速顶锻试验机,是在原有YQA-Z系列PLC控制全自动快速顶锻试验机上升级的新型顶锻试验机,采用机器人自动控制取样、送样、快速顶锻、取出试验结束后的试样一系列的自动化试验过程。

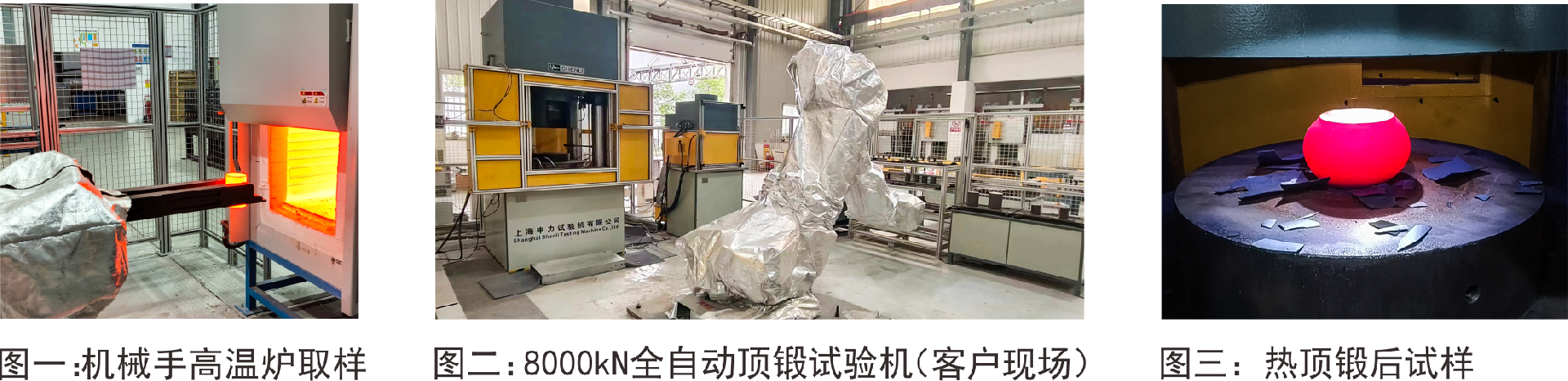

本设备通过ABB机器人控制实现无人化24小时试验，大大降低了操作人员的工作强度，提高工作效率。特别是解决了以往在大规格试样上更换垫块的困难(因垫块重量太重且规格太多的问题)。
技术参数
冷顶锻规格 | YQ-Z3000kN | YQ-Z5000kN | YQ-Z6000kN | YQ-Z8000kN |
热顶锻规格 | YQR-Z3000kN | YQR-Z5000kN | YQR-Z6000kN | YQR-Z8000kN |
最大压扁试验力（kN） | 3000kN | 5000kN | 6000kN | 8000kN |
冷顶锻速度（mm/s） | 70 | |||
热顶锻速度（mm/s） | 90 | |||
顶锻时间（s） | 最快0.5s,根据实际顶锻行程上调 | |||
行程调整速度 | 10～180mm/min | |||
行程位移精度 | ±0.01mm | |||
冷顶锻锻压比 | 1/2、1/3、用户自定义（软件可自定义下压量） | |||
热顶锻锻压比 | 1/3、1/4、用户自定义（软件可自定义下压量） | |||
冷顶锻适用规格（mm） | 10～35 | 10～45 | 10～50 | 20～50 |
热顶锻适用规格（mm） | 20～90 | 20～110 | 20～120 | 20～160 |
主机外形尺寸（mm） | 690×1050×2150 | 950×1100×2550 | 1000×1300×2900 | 1000×1350×2900 |
泵站外形尺寸（mm） | 1950×1100×1050 | 1950×1100×1350 | 2000×1500×2050 | 3000×1700×2100 |
电源 | 交流三相五线380V | |||
总功率（kw） | 18 | 25 | 38 | 50 |
重量（kg） | 6000 | 8500 | 10500 | 16000 |
