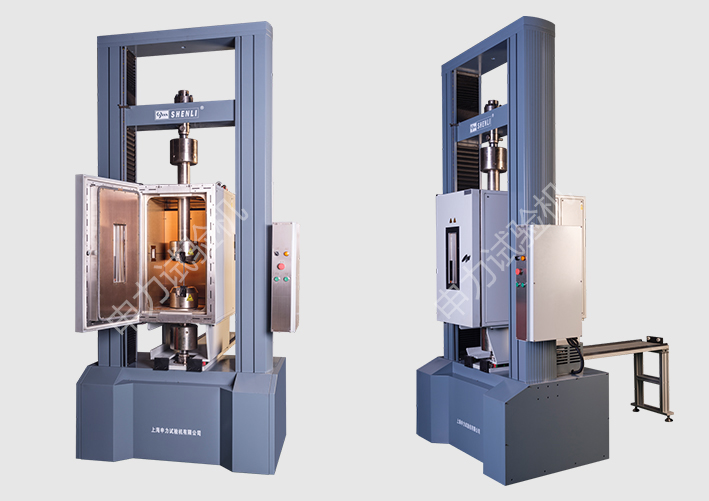

WDW-F微机控制全温环境复合材料试验机
发布时间：2024-05-24 09:23:27 浏览次数：222次
行业：金属
性能特点
1) 配置同轴度调节环，可满足ASTME1012、IS023788等标准的同轴度要求，设备不同轴会导致试样在试验过程中提前失效，影响试验数据的准确性。
2) 配置不同夹具，环境箱和测量装置，满足各种复合材料的试验要求。
3) 配置全温液压夹具。
执行标准
GB/T35465、GB/T6779、GB/T2759、ASTMD3479、ASTMD671、ASTMD6115、ASTMD2990、ASTMC480、IS013003、ASTME1820、ASTMF1717
应用范围
全温复合材料试验机可以用于常温试验、高低温试验，配置不同的专用工装夹具后能满足各种力学性能测试，全温夹具可满足-70℃~+300℃环境试验要求。
技术参数
型号规格 | WDW-20F | WDW-50F | WDW-100F | WDW-300F | WDW-600F |
最大试验力 | 20kN | 50kN | 100kN | 300kN | 600kN |
精度等级 | 0.5级 | ||||
试验力测量范围 | 1%～100%FS | ||||
试验力示值相对误差 | ±0.5% | ||||
试验力分辨力 | 1/500000FS | ||||
位移速率调节范围 | 0.005～500mm/min | 0.005～200mm/min | 0.005～500mm/min | ||
位移速率相对误差 | 0.016μm | ||||
变形测量范围 | 1/500000FS | ||||
变形示值相对误差 | ±0.5% | ||||
变形分辨力 | 1/500000FS | ||||
力控速率调节范围 | 0.005～5%FS/s | ||||
力控速率相对误差 | 设定值的±1%以内 | ||||
有效试验宽度 | 400mm | 530mm | 530mm | 400mm | 400mm |
有效试验空间 | 700mm | 640mm | 640mm | 700mm | 700mm |
螺纹夹具规格 | φ4～φ21 | φ4～φ20 | φ4～φ20 | φ4～φ32 | φ9～φ40 |
板材夹具规格 | 0～7mm | 0～14mm | 0～14mm | 0～32mm | 2～40mm |
电源（三相五线） | AC220V＋10%，50HZ,2kw | AC220V＋10%，50HZ,1kw | AC220V＋10%，50HZ,1kw | ||
外形尺寸（mm） | 680×510×1660 | 1100×830×2390 | 1100×830×2390 | 1370×920×2550 | 1370×920×2550 |
重量 | 300kg | 1100kg | 1100kg | 2100kg | 2700kg |
