WDW 200kN~ WDW 2000kN 电子万能试验机
发布时间：2024-08-12 14:37:45 浏览次数：1346次
行业：金属
WDW系列微机控制电子万能试验机
满足各种材料性能的拉伸试验>>>
电子万能材料试验机的载荷范围为1000N至2000kN，可提供卓越的准确性和可靠性。
满足各种材料性能的拉伸试验，适用于金属板材、棒材、有色金属、标准试样、螺纹钢、紧固件、管道、焊接件等各种材料的性能测试。
1）WDW系列配置液压自动楔形夹紧和液压自动平推夹紧可供选择，通过不同的工装夹具、变形测量等附件，满足各种试验的要求。
2）全数字闭环控制系统，控制交流伺服电机，提供更精确的横梁速度控制。
3）工业设计的铝合金防护罩，保护高精度滚珠丝杠，又展现了美好的外观。
4）多种的控制方式，力、速度、位移、变形控制、应力应变控制、及等速率加荷、低周循环疲劳控制等多种控制方式。
5）可选配接触式全自动引伸计、视频全自动引伸计，自动测量屈服、抗拉强度、延伸率等数据。

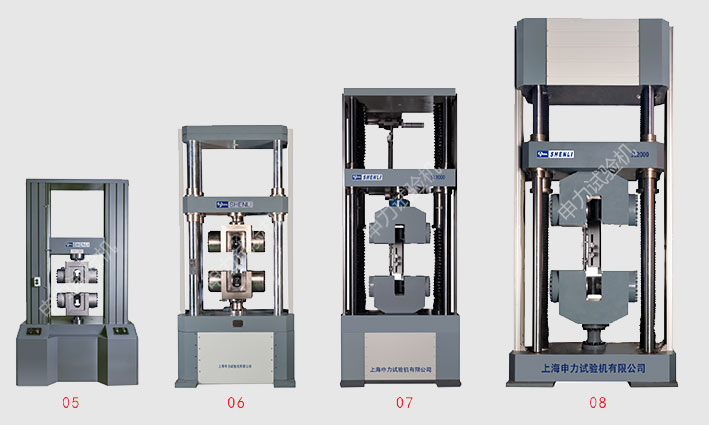

05 WDW-300kN落地式液压平推夹具
06 WDW-600kN落地式液压平推夹具
07 WDW-1000kN落地式液压平推夹具
08 WDW-2000kN落地式液压平推夹具
技术参数：
型号规格 | WDW-200/30004/05 | WDW-500/60006 | WDW-100007 | WDW-200008 |
最大试验力 | 200/300kN | 500/600kN | 1000kN | 2000kN |
主机结构形式 | 落地门式 | |||
试验空间 | 单空间 | |||
夹具方式 | 液压夹具/ 楔形 | 液压平推 | ||
精度等级 | 0.5级/1级 | |||
试验力测量范围 | 1%～100%FS | |||
试验力示值准确度 | ±0.5%～±1% | |||
试验力分辨力 | 500000码 | |||
力速率控制调节范围 | 0.005～10%FS/S | |||
力速率控制精度 | 设定值的±1% | |||
变形测量范围 | 1%～100%FS | |||
变形示值准确度 | ±0.5%/±1% | |||
采样频率 | 50Hz/1000Hz热切换 | |||
位移示值准确度 | ±0.5% | |||
位移分辨力 | 0.015μm | |||
位移速率控制精度 | ±0.5%/±1% | |||
应变速度控制调节范围 | 0.005～10%FS/s | |||
应变速度控制精度 | 设定值的±1% | |||
最大试验速度（mm/min） | 250 | 250 | 200 | 200 |
最小试验速度（mm/min） | 0.005 | 0.005 | 0.005 | 0.005 |
最大速度时的最大力（kN） | 200/300 | 500/600 | 1000 | 2000 |
垂直试验空间（mm） | 500 | 800 | 1100 | 1100 |
有效试验宽度（mm） | 640 | 640 | 900 | 1100 |
圆试样夹持直径（mm） | φ9～φ32 | φ9～φ40 | φ15～φ60 | φ15～φ65 |
扁试样夹持厚度（mm） | 0～20 | 0～30 | 0～40 | 0～50 |
立柱直径（mm） | 80 | 80 | 100 | 120 |
丝杠公称直径（mm） | 80 | 80 | 125 | 160 |
主机宽度（mm） | 1300 | 1100 | 1500 | 2000 |
主机深度（mm） | 910 | 960 | 1110 | 1400 |
主机高度（mm） | 2300 | 2700 | 3820 | 4420 |
总功率（kW） | 5 | 8 | 16 | 35 |
电源 | 三相五线制，AC380V，50Hz | |||
重量（kg） | 2100 | 2700 | 8500 | 18000 |
